Редуктор Ц3вк(ф)-200

Применение: Где Ц3ВК(ф)-200 работает на полную мощность?

Основное предназначение редуктора Ц3ВК(ф)-200 – это привод грузоподъемных механизмов кранов. Он используется в следующих областях:

• Мостовые краны: Как в промышленных цехах, так и на складах, где требуется перемещение тяжелых грузов по горизонтали и вертикали.
• Козловые краны: Незаменимы на открытых площадках, таких как порты, строительные площадки и склады металлопроката.
• Консольные краны: Применяются для обслуживания отдельных рабочих зон, например, в мастерских или на производственных линиях.
• Другие подъемно-транспортные машины: Редуктор может быть интегрирован в различные механизмы, где требуется понижение скорости и увеличение крутящего момента.

Благодаря своей конструкции и надежности, Ц3ВК(ф)-200 идеально подходит для работы в условиях повышенных нагрузок и интенсивной эксплуатации.

Характеристики: Что делает Ц3ВК(ф)-200 особенным?

Ключевые характеристики редуктора Ц3ВК(ф)-200 обеспечивают его высокую производительность и долговечность:

• Тип редуктора: Цилиндрический трехступенчатый с горизонтальным расположением валов. Это означает, что он имеет три пары зубчатых колес, расположенных последовательно, что позволяет достичь значительного понижения скорости и увеличения крутящего момента. Горизонтальное расположение валов упрощает монтаж и обслуживание.
• Исполнение: Ц3ВК(ф)-200 – это обозначение, где:
  • Ц – цилиндрический редуктор.
  • 3 – трехступенчатый.
  • В – вертикальное расположение выходного вала (в данном случае, "ф" указывает на фланцевое исполнение, что является распространенным вариантом для крановых редукторов).
  • К – крановый.
  • 200 – межосевое расстояние второй ступени в миллиметрах (один из ключевых параметров, определяющих габариты и мощность редуктора).
• Передаточное число: Варьируется в зависимости от конкретной модификации, но обычно находится в диапазоне от 20 до 100 и выше. Это позволяет точно настроить скорость вращения приводного механизма под конкретные задачи.
• Номинальный крутящий момент на выходном валу: Значительный, что позволяет перемещать тяжелые грузы. Точные значения зависят от конкретной модели и передаточного числа.
• КПД: Высокий, что минимизирует потери энергии и повышает энергоэффективность.
• Надежность и долговечность: Редукторы Ц3ВК(ф)-200 изготавливаются из высококачественных материалов и проходят строгий контроль качества, что гарантирует их долгий срок службы даже в самых сложных условиях.
• Устойчивость к внешним воздействиям: Конструкция редуктора обеспечивает защиту от пыли, влаги и других агрессивных сред, что делает его пригодным для работы в различных климатических условиях.

Описание: Как устроен и работает Ц3ВК(ф)-200?

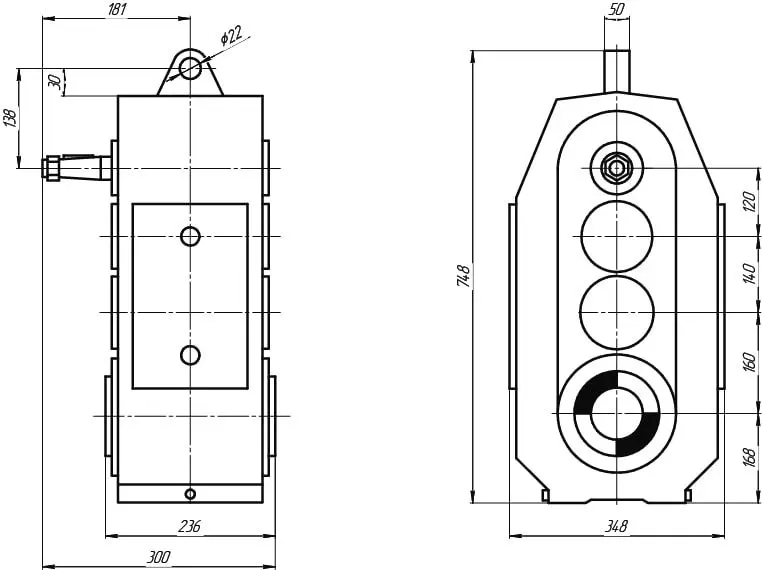

Редуктор Ц3ВК(ф)-200 представляет собой компактный и прочный корпус, внутри которого расположены три ступени зубчатых передач. Каждая ступень состоит из ведущей и ведомой шестерни.

1. Первая ступень: Входной вал, на котором закреплена ведущая шестерня, получает вращение от электродвигателя. Эта шестерня входит в зацепление с ведомой шестерней, расположенной на промежуточном валу. На этой ступени происходит первое понижение скорости и увеличение крутящего момента.
2. Вторая ступень: Промежуточный вал, вращающийся с пониженной скоростью, передает вращение на следующую пару шестерен. Здесь происходит второе понижение скорости и дальнейшее увеличение крутящего момента. Межосевое расстояние второй ступени (200 мм) является ключевым параметром, определяющим размеры и мощность редуктора.

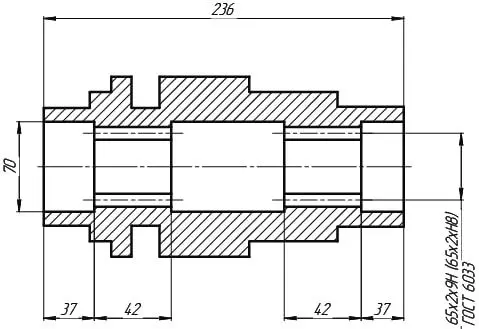

3. Третья ступень: Аналогично, третья ступень завершает процесс понижения скорости и увеличения крутящего момента до требуемых значений. Ведущая шестерня третьей ступени находится на промежуточном валу, а ведомая – на выходном валу редуктора.Выходной вал редуктора Ц3ВК(ф)-200 может иметь различные варианты исполнения, включая цилиндрический конец для прямого соединения с рабочим органом (например, барабаном лебедки) или фланцевое исполнение ("ф" в маркировке), которое обеспечивает более надежное и удобное крепление к другим механизмам.

   Смазка редуктора осуществляется автоматически, как правило, путем погружения зубчатых колес в масляную ванну, расположенную в корпусе. Это обеспечивает постоянное и равномерное смазывание всех движущихся частей, снижая износ и предотвращая перегрев.

   Корпус редуктора обычно изготавливается из чугуна или стали, что обеспечивает его прочность и устойчивость к механическим нагрузкам. Специальные уплотнения предотвращают утечку масла и попадание пыли и влаги внутрь, что особенно важно при работе в условиях крановых цехов и открытых площадок.

   Преимущества использования редуктора Ц3ВК(ф)-200:

   • Высокая надежность и долговечность: Проверенная временем конструкция и качественные материалы гарантируют долгий срок службы.
   • Эффективность: Высокий КПД минимизирует потери энергии.
   • Универсальность: Широкий диапазон передаточных чисел позволяет адаптировать редуктор под различные задачи.
   • Простота обслуживания: Горизонтальное расположение валов и доступ к узлам смазки упрощают техническое обслуживание.
   • Безопасность: Плавное и контролируемое движение грузов, обеспечиваемое редуктором, повышает безопасность грузоподъемных операций.
