Редуктор ЦДН-630
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров ЦДН-630 и ЦДН-710 служат для увеличения крутящих моментов и уменьшения частоты вращения.

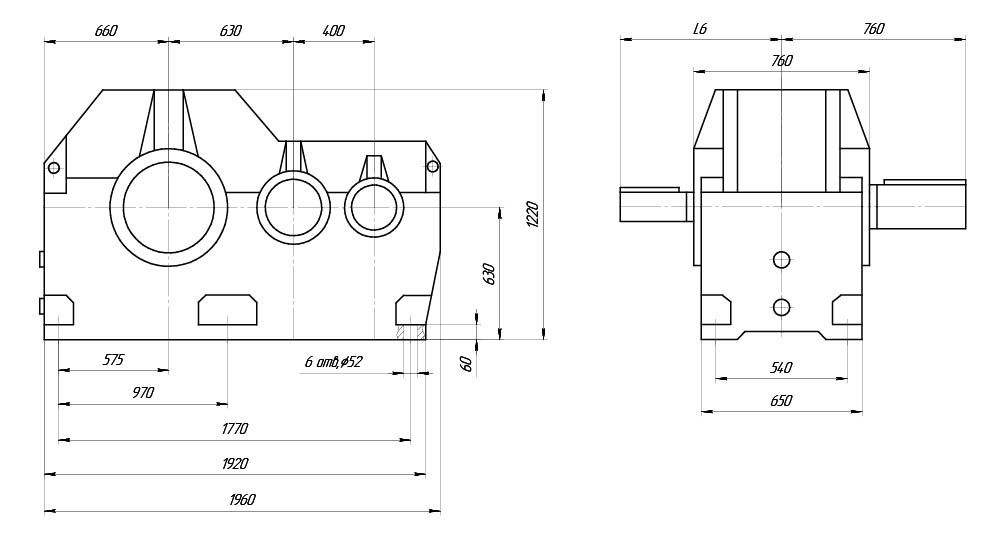

Габаритные и присоединительные размеры редуктора ЦДН-630

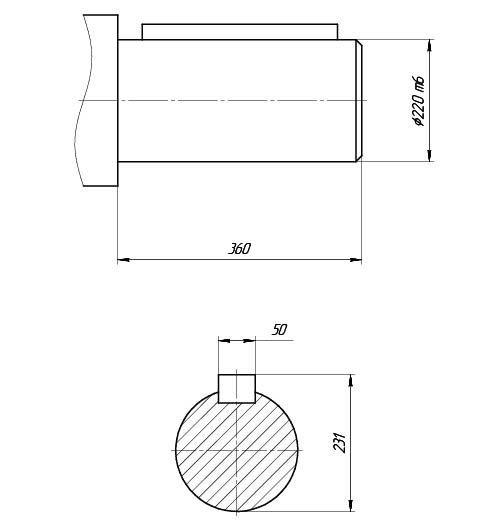

Входной вал Выходной вал

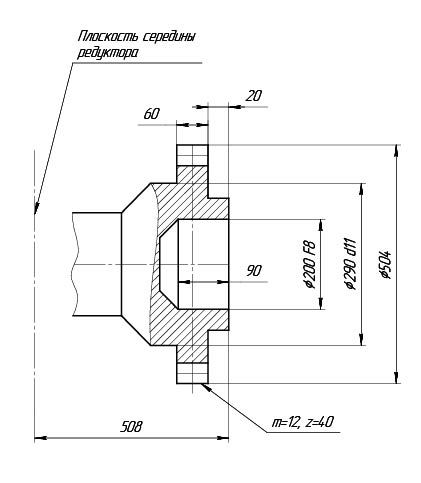

Выходной вал в виде зубчатой полумуфты
Технические характеристики редуктора ЦДН-630
| Типоразмер редуктора | ЦДН-630 | ||||||||||||||||||
| Номинальное передаточное отношение, i | 8 | 9 | 10 | 11,2 | 12,5 | 14 | 16 | 18 | 20 | 22,4 | 25 | 28 | 31,5 | 35,5 | 40 | 45 | 50 | ||
| Номинальный крутящий момент на тихоходном валу, Т, Нxм |
71000 | 75000 | 71000 | ||||||||||||||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 (750) | 16,(6) (1000) | 25 (1500) | ||||||||||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного | 10000 | 8000 | 6200 | 5200 | 4800 | |||||||||||||
| тихоход. | цилиндр. конец | 66500 | 68500 | 66500 | |||||||||||||||
| конец вала в виде части зубчатой п/м |
79800 | 82200 | 79800 | ||||||||||||||||
| Масса, кг | 3691 | ||||||||||||||||||
| Ориентировочный объем масла, л | 410 | ||||||||||||||||||
Варианты сборки редуктора ЦДН-630
Пример условного обозначения редуктора ЦДН-630
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
Пшл - полый шлицевой вал,
Пшп- полый вал со шпоночным пазом,
М- вал в виде части зубчатой муфты).
Конструктивно редуктор ЦДН-630 выполнен по классической схеме с параллельным расположением валов. Внутри корпуса размещены две ступени зубчатого зацепления, что позволяет эффективно снижать обороты входного вала и увеличивать крутящий момент. Корпус обычно изготавливается из чугуна, что обеспечивает высокую жесткость конструкции и гашение вибраций. Внутренние детали — шестерни и валы — изготавливаются из легированных сталей с последующей термообработкой, что гарантирует износостойкость даже при длительной эксплуатации под нагрузкой.
Ключевые технические характеристики модели ЦДН-630 включают номинальный момент на выходном валу 6300 Н·м (для стандартного исполнения), допустимый максимальный момент может достигать 10 000–12 000 Н·м в зависимости от коэффициента безопасности. Передаточное число варьируется в широком диапазоне, обычно от 5,6 до 40, что позволяет подобрать оптимальный режим работы под конкретное оборудование. КПД редуктора составляет около 96–98% на одну ступень, что свидетельствует о высокой энергоэффективности привода.
Применение цилиндрических редукторов ЦДН-630 охватывает множество отраслей. Их устанавливают на конвейерных линиях, в шахтных подъемниках, дробильных и смесительных установках, а также в качестве привода для вентиляторов и насосов. Благодаря возможности горизонтальной и вертикальной установки, эти редукторы адаптируются под различные пространственные ограничения оборудования. Наличие нескольких вариантов исполнения (например, с разным расположением выходного вала) позволяет интегрировать их в сложные механизмы без необходимости переделки несущих конструкций.
Для обеспечения долгого срока службы редуктор ЦДН-630 требует регулярного технического обслуживания. Необходимо контролировать уровень масла в картере, использовать смазочные материалы соответствующего класса вязкости и регулярно проверять герметичность соединений. При правильной эксплуатации и своевременной замене масла ресурс зубчатых колес может превышать 20–30 тысяч часов работы, что делает эту модель одним из самых экономически выгодных решений для непрерывных производственных циклов.
- нагрузка постоянная или переменная по значению, одного направления или реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 1515О при запыленности воздуха не более 10 мг/м³;
- климатические исполнения по ГОСТ 15150: - У и Т для категорий размещения 1-3,
