Редуктор ЦДН-710
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров ЦДН-630 и ЦДН-710 служат для увеличения крутящих моментов и уменьшения частоты вращения.
- нагрузка постоянная или переменная по значению, одного направления или реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 1515О при запыленности воздуха не более 10 мг/м³;
- климатические исполнения по ГОСТ 15150:

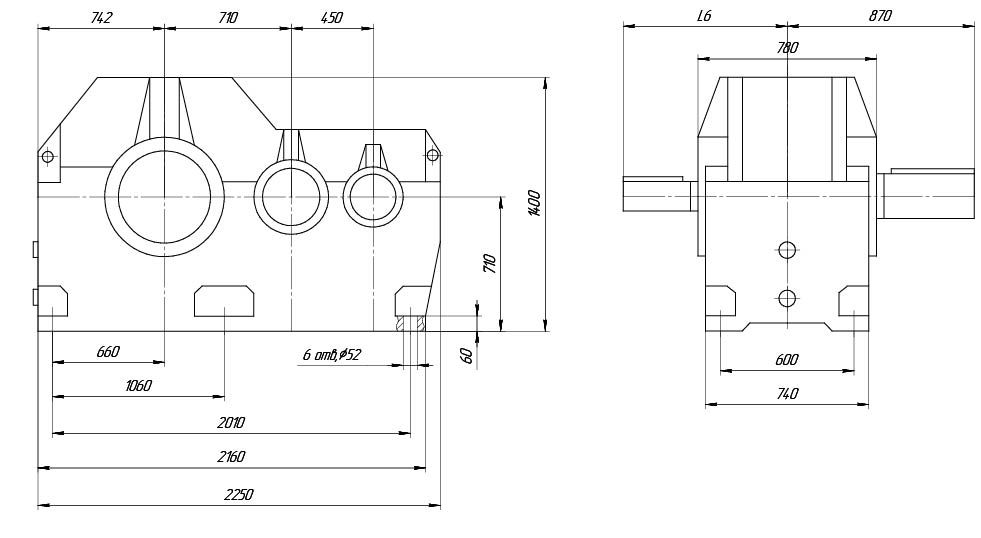

Габаритные и присоединительные размеры редуктора ЦДН-710
Входной вал Выходной вал

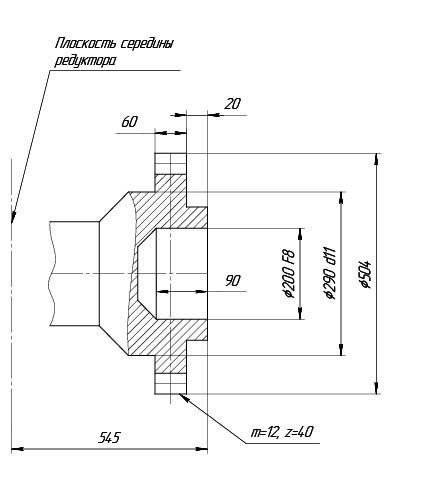

Выходной вал в виде зубчатой полумуфты
Технические характеристики редуктора ЦДН-710
| Типоразмер редуктора | ЦДН-710 | ||||||||||||||||||
| Номинальное передаточное отношение, i | 8 | 9 | 10 | 11,2 | 12,5 | 14 | 16 | 18 | 20 | 22,4 | 25 | 28 | 31,5 | 35,5 | 40 | 45 | 50 | ||
| Номинальный крутящий момент на тихоходном валу, Т, Нxм |
100000 | ||||||||||||||||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 ( 750) | 16,(6) (1000) | 20,83 | 25 (1500) | |||||||||||||||
| -1250 | |||||||||||||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного | 13000 | 12000 | 10000 | 9000 | 8000 | 7100 | 6300 | 5800 | ||||||||||
| тихоход. | цилиндр. конец | 79000 | |||||||||||||||||
| конец вала в виде части зубчатой полум. |
98000 | ||||||||||||||||||
| Масса, кг | 4920 | ||||||||||||||||||
| Ориентировочный объем масла, л. | 573 | ||||||||||||||||||
Варианты сборки редукторов ЦДН-710
Пример условного обозначения редуктора ЦДН-710
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
Пшл - полый шлицевой вал,
Пшп- полый вал со шпоночным пазом,
М- вал в виде части зубчатой муфты).
Центральное расстояние редуктора составляет 710 мм, что определяет его принадлежность к тяжелому классу промышленного оборудования. Крутящий момент на выходном валу может достигать значений свыше 30 000 Н·м (точные данные зависят от конкретного исполнения и передаточного числа). Передаточное число обычно варьируется в диапазоне от 4 до 7, обеспечивая значительное снижение оборотов и кратное увеличение тягового усилия.
Корпус редуктора изготовлен из высокопрочного чугуна, что обеспечивает жесткость конструкции и устойчивость к вибрациям при пусковых нагрузках. Зубчатые колеса выполняются из легированных сталей с последующей поверхностной закалкой и шлифовкой, что гарантирует высокую износостойкость и долговечность зубчатой передачи. Смазка осуществляется погружением шестерен в масляную ванну или принудительной циркуляцией через систему масляных насосов, что критически важно для охлаждения крупных зубчатых зацеплений.
Конструктивные особенности
Одной из главных особенностей серии ЦДН является возможность установки дополнительных узлов, таких как тормозные устройства, муфты или дополнительные валы. Валы редуктора опираются на роликовые подшипники большого размера, способные воспринимать как радиальные, так и значительные осевые нагрузки. Конструкция позволяет легко обслуживать агрегат: крышки корпуса и люки для заправки масла выполнены в виде съемных элементов, а система вентиляции помогает поддерживать оптимальный температурный режим внутри корпуса.
Области применения
Благодаря высокой мощности и надежности, редуктор ЦДН-710 применяется в отраслях, где требуется передача больших крутящих моментов при относительно низких скоростях вращения. Основные сферы использования включают:
- Горнодобывающая промышленность: привода дробилок, грохотов, конвейерных систем и лебедок.
- Цементная и строительная индустрия: приводы мешалок, смесителей, вращающихся печей и вентиляционных установок.
- Металлургия: приводы прокатных станов, ковшей и подъемных механизмов.
- Гидротехника и энергетика: управление затворами шлюзов, водосбросными сооружениями и турбинными установками.
При эксплуатации редуктора ЦДН-710 важно строго соблюдать режимы запуска и торможения, чтобы избежать ударных нагрузок на зубчатые колеса. Регулярный контроль уровня масла и состояния уплотнений гарантирует бесперебойную работу оборудования на протяжении многих лет.
