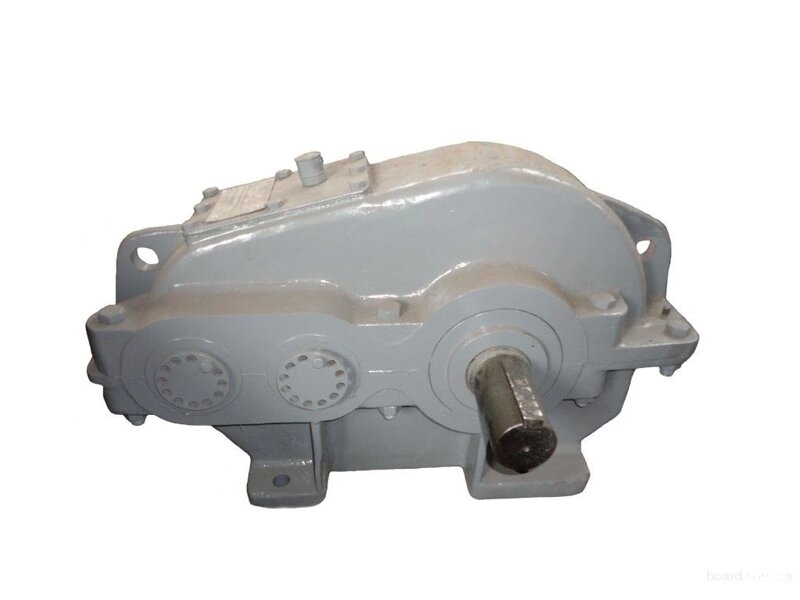

Редуктор ЦДНД-200
Цилиндрический редуктор ЦДНД-200 представляет собой классический образец промышленного зубчатого привода, спроектированного для работы в условиях тяжелых нагрузок. Аббревиатура расшифровывается как «цилиндрический, двухступенчатый, горизонтальный, с разъемом корпуса». Подобные агрегаты широко востребованы в металлургии, горнодобывающей промышленности, энергетике и строительном машиностроении, где требуется надежная передача крутящего момента от электродвигателя к рабочему органу механизма.

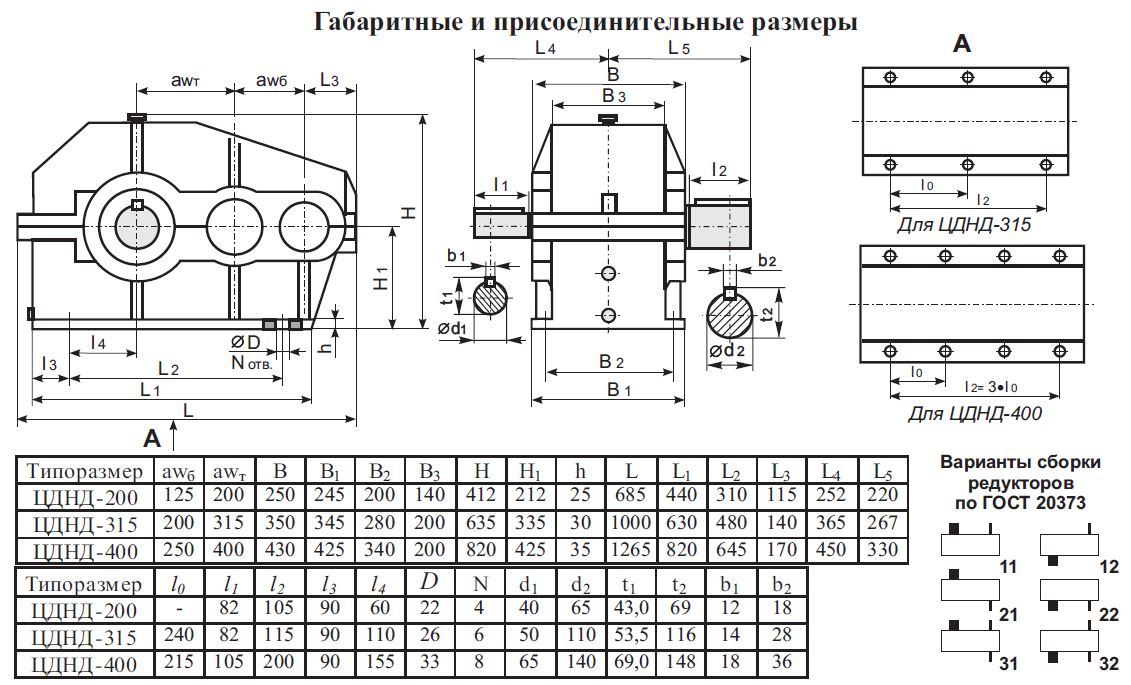

Габаритные и присоединительные размеры редуктора ЦДНД-200
Технические характеристики редуктора ЦДНД-200
| Наименование | Значение |
|---|---|
| Номинальное передаточное число | 12,5; 20; 31,5; 40 |
| Номинальная радиальная нагрузка на тихоходном валу, Н | 11200 |
| Номинальный крутящий момент на тихоходном валу, Нм | 2100 |
| Масса, кг | 155 |
| КПД | 0.98 |
Варианты сборки редукторов ЦДНД-200
Материалы изготовления и термообработка играют решающую роль в долговечности ЦДНД-200. Зубчатые колеса изготавливаются из легированных сталей (например, 20ХНМ или 40Х) с последующей поверхностной закалкой или цементацией. Это обеспечивает высокую твердость зубьев (58–62 HRC) при сохранении вязкой сердцевины, что предотвращает хрупкое разрушение при ударных нагрузках. Корпус редуктора, как правило, отливается из серого чугуна высокой прочности, что гарантирует жесткость конструкции и эффективное гашение вибраций.
Система смазки в редукторах данного типа чаще всего принудительная масляная. Это критически важно для отвода тепла и формирования защитной пленки на контактных поверхностях зубьев. Масляная ванна или циркуляционная система с насосом и охладителем поддерживают оптимальную температуру масла, что напрямую влияет на КПД и ресурс агрегата. Наличие манометров уровня масла, термометров и датчиков давления позволяет операторам в реальном времени контролировать техническое состояние оборудования.
Эксплуатация ЦДНД-200 требует соблюдения строгих правил монтажа и обслуживания. Центровка входного и выходного валов с приводным и рабочим механизмами должна выполняться с высокой точностью, так как даже незначительные перекосы могут привести к преждевременному износу подшипников и уплотнений. Регулярный контроль уровня и качества смазочного материала, а также периодическая проверка герметичности стыков корпуса являются обязательными процедурами для поддержания редуктора в рабочем состоянии. При правильном уходе срок службы таких агрегатов может достигать десятилетий, обеспечивая стабильность производственных линий.
