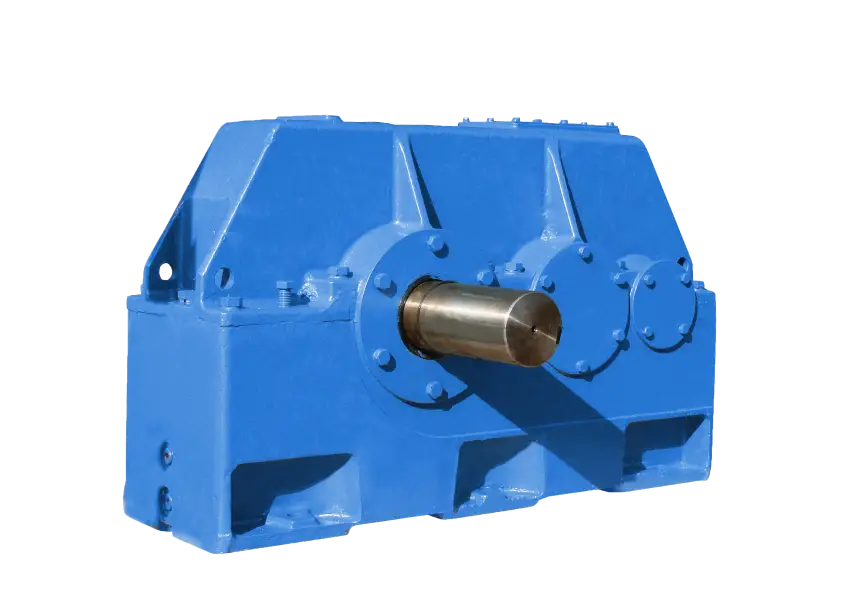

Редуктор цилиндрический Ц2У-355
Цилиндрический редуктор типа Ц2У-355 представляет собой классический пример надежного промышленного оборудования, предназначенного для снижения частоты вращения и увеличения крутящего момента в механических передачах. Аббревиатура «Ц2У» расшифровывается как цилиндрический двухступенчатый универсальный, а цифра 355 указывает на межосевое расстояние первой (быстроходной) ступени в миллиметрах. Такая конструкция обеспечивает широкий диапазон передаточных чисел и высокую несущую способность, что делает данный агрегат востребованным в различных отраслях машиностроения.

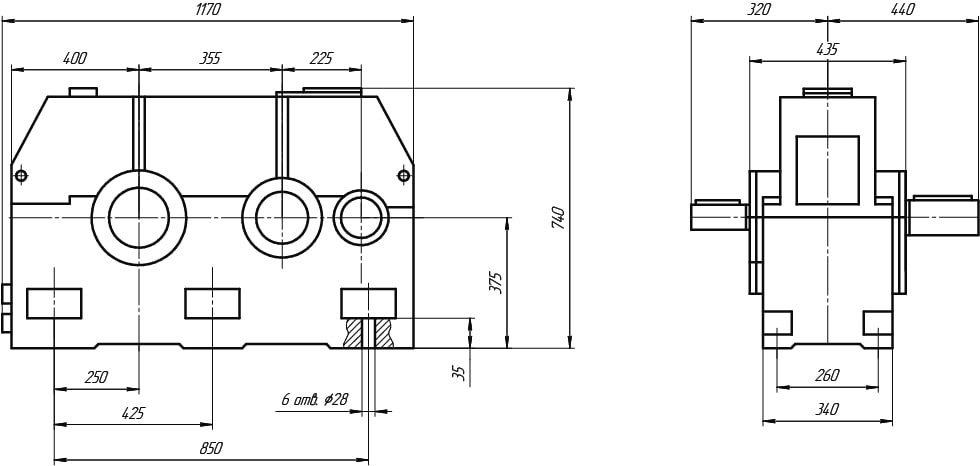

Габаритные и присоединительные размеры редуктора Ц2У-355

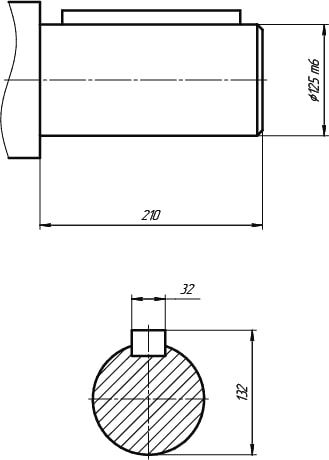

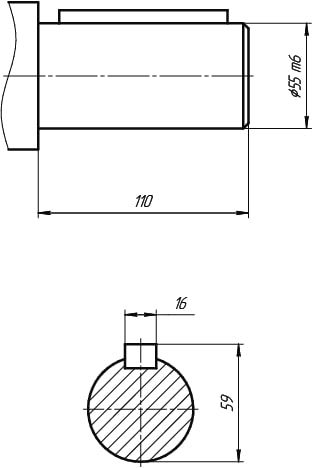

Входной вал цилиндрический Выходной вал цилиндрический

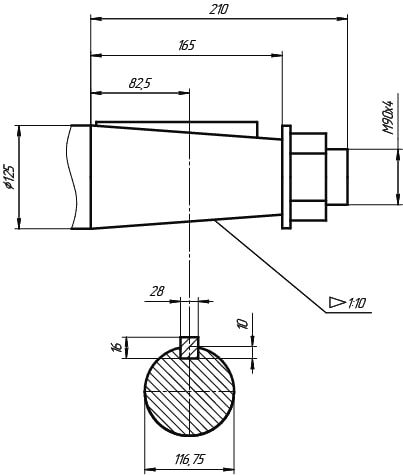

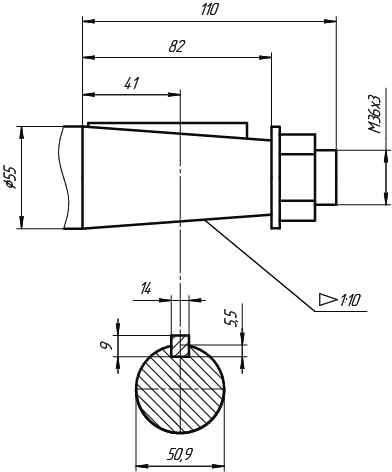

Входной вал конический Выходной вал конический

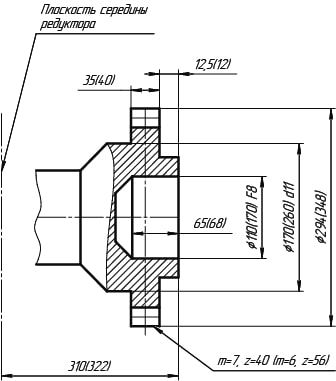

Выходной вал в виде зубчатой полумуфты
Технические характеристики редуктора Ц2У-355
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг |
| редуктор Ц2У-355Н | 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 | 14000-14100 | 700 |
Варианты сборки редукторов Ц2У-355
Пример условного обозначения редуктора Ц2У-355
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
Ключевые технические характеристики редуктора Ц2У-355 варьируются в зависимости от конкретного исполнения и передаточного числа. Межосевое расстояние составляет 355 мм, что относит его к крупногабаритным промышленным узлам. Номинальный крутящий момент на выходном валу может достигать нескольких десятков килоньютон-метров, а максимальный допустимый момент кратковременно превышает номинальный в 1,5–2 раза. Диапазон передаточных чисел обычно находится в пределах от 12,5 до 100 и более, что позволяет точно подбирать оборудование под конкретные требования привода. КПД такого редуктора, как правило, составляет 96–98% на одну ступень, поэтому двухступенчатая конструкция обеспечивает высокий общий коэффициент полезного действия.
Условия применения редукторов серии Ц2У-355 регламентируются их конструктивными особенностями и требованиями к эксплуатации. Оборудование предназначено для работы в закрытых помещениях при температуре окружающей среды от минус 40 до плюс 45 градусов Цельсия. Допускается использование в условиях умеренного климата, включая районы с повышенной влажностью и воздействием агрессивных сред (при условии соответствующего покрытия корпуса и уплотнений). Редуктор должен эксплуатироваться при отсутствии сильных вибраций и ударных нагрузок, превышающих допустимые нормы для подшипниковых узлов.
Для обеспечения долговечности и стабильной работы критически важно соблюдать правила монтажа и технического обслуживания. Редуктор устанавливается на ровную, жесткую фундаментную плиту или раму с использованием регулировочных прокладок для точного выравнивания осей соединяемых валов. Смазка зубчатых колес и подшипников осуществляется маслом марки И-40А, И-20А или аналогами, соответствующими вязкостным характеристикам, рекомендованным заводом-изготовителем. Уровень масла контролируется через смотровое окно или указатель, а замена смазки проводится согласно графику ТО, обычно первый раз — после 500 часов наработки, далее каждые 2000–4000 часов.
Область применения редуктора Ц2У-355 охватывает тяжелое машиностроение, горнодобывающую промышленность, металлургию, цементное производство и энергетику. Он часто используется в качестве привода для конвейеров, дробилок, смесителей, подъемных механизмов и других установок, требующих передачи больших мощностей при низких скоростях вращения. Благодаря модульной конструкции и возможности установки дополнительных узлов (тормозов, муфт, электродвигателей), редукторы этой серии легко интегрируются в сложные автоматизированные системы управления производственными процессами.
