Редуктор КЦ1-400
Завод-изготовитель предлагает цилиндро-конические редукторы КЦ1-300, КЦ-400, КЦ1-500 как основу для разработки индивидуальных приводных систем. Эти редукторы могут быть оснащены различными модулями, что делает их универсальными и гибкими в использовании. Кроме того, дополнительные модули предусмотрены как для входного, так и для выходного вала. Это позволяет создавать уникальные конфигурации, которые трудно превзойти по своей многогранности и пластичности.

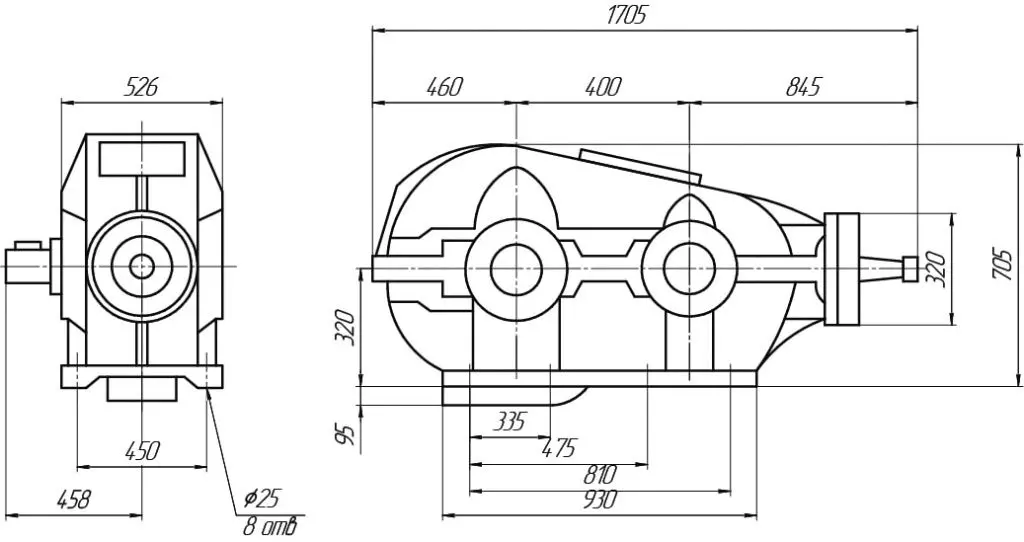

Габаритные и присоединительные размеры редукторов КЦ1-400
Технические характеристики редукторов КЦ1-400
| п | Передаточные числа | Коэффициент полезного действия | Масса, кг | |
| Номинальные | Фактические | |||
| КЦ 1-200 КЦ 1-250 КЦ 1-300 КЦ 1-400 КЦ 1-500 |
6,3; | 6,29; | 0,94 | 186 |
| 10; | 9,65; | 391 | ||
| 14; | 13,6; | 474 | ||
| 20; | 19,3; | 980 | ||
| 28 | 27,3 | 1740 | ||
| Тип | Вал | Допускаемая радиальная консольная нагрузка, Н | ||||
| номинальное передаточное число | ||||||
| 6,3 | 10 | 14 | 20 | 28 | ||
| КЦ 1-400 | Входной | 1000 | 1000 | 2200 | 3300 | 4000 |
| Выходной | 21000 | 18000 | 18000 | 20000 | 21200 | |
| Тип | Номинальная частота вращения входного вала, об/мин. | Допускаемый крутящий момент на выходном валу, Нм | ||||
| номинальное передаточное число | ||||||
| 6,3 | 10 | 14 | 20 | 28 | ||
| КЦ 1-400 | 600 | 3800 | 5800 | 5900 | 5220 | 4200 |
| 1000 | 3400 | 5300 | 5360 | 4780 | 4000 | |
| 1500 | 3300 | 5000 | 5000 | 4500 | 3800 | |

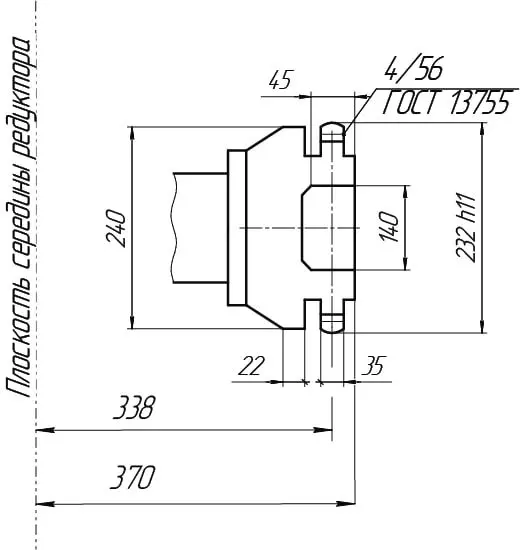

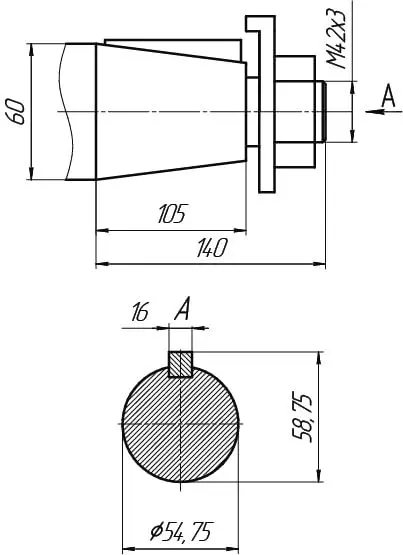

Варианты сборки редукторов КЦ1-400
Пример условного обозначения редуктора КЦ1-400
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.
Конструктивно редуктор состоит из корпуса, отлитого из чугуна или стали, внутри которого размещены зубчатые колеса и подшипники. Первая ступень выполнена по конической схеме, что обеспечивает смену оси вращения на 90 градусов, а вторая — по цилиндрической (обычно косозубой), что позволяет существенно снизить шум при работе и повысить плавность передачи момента. Использование косых зубьев во второй ступени увеличивает площадь контакта зубьев, распределяя нагрузку более равномерно и повышая общую долговечность узла.
Ключевые характеристики редуктора КЦ1-400 включают диапазон передаточных чисел, который может варьироваться в зависимости от конкретной модификации (обычно от 6 до 30 и выше). Номинальный крутящий момент на выходном валу достигает значительных величин, что позволяет приводить в движение массивные механизмы. Важным параметром является КПД, который у таких редукторов составляет около 95–98%, что свидетельствует о высоком уровне энергетической эффективности. Кроме того, конструкция предусматривает возможность горизонтального и вертикального монтажа, хотя при вертикальном расположении требуется особое внимание к смазке подшипниковых узлов.
Техническое обслуживание КЦ1-400 требует соблюдения строгих правил эксплуатации. Рекомендуется использовать высококачественные трансформаторные или циркуляционные масла, обеспечивающие надежную масляную ванну или принудительную циркуляцию. Регулярный контроль уровня масла, температуры подшипников и состояния уплотнений является залогом долгого срока службы редуктора. При правильной эксплуатации и своевременном сервисе такие устройства могут бесперебойно работать на протяжении десятилетий, сохраняя свои эксплуатационные характеристики.
Основные преимущества цилиндро-конических редукторов:
высокий КПД — коэффициент может достигать 96% и не снижается даже после длительного использования;
простота в обслуживании — все детали изготовлены из прочного чугунного сплава, а надёжные зубчатые сцепления обеспечивают долговечность агрегата;
компактность — не занимает лишнего пространства на предприятии;
упрощённый монтаж — позволяет легко позиционировать положение выходного вала.
Мы предлагаем цилиндро-конические редукторы по оптимальным ценам, которые значительно ниже импортных аналогов при одинаковой долговечности и безотказности.
Преимущества нашей продукции:
мощный чугунный корпус;
надёжная конструкция с различными опциями, такими как блокировка обратного хода;
широкий выбор электродвигателей различной мощности.
Просмотрите каталог нашего завода, и вы будете приятно удивлены разнообразием товаров, которые мы предлагаем.
На производстве безопасность всегда стоит на первом месте. Цилиндро-конические редукторы КЦ1-300, КЦ1-400, КЦ1-500 — это выгодное решение для обеспечения безопасности и бесшумной работы, что повышает производительность сотрудников предприятия.
Модели из нашего каталога начинают приносить прибыль сразу после начала эксплуатации, так как их цена быстро окупается. В нашем каталоге вы можете приобрести редукторы по доступной цене без посредников.
