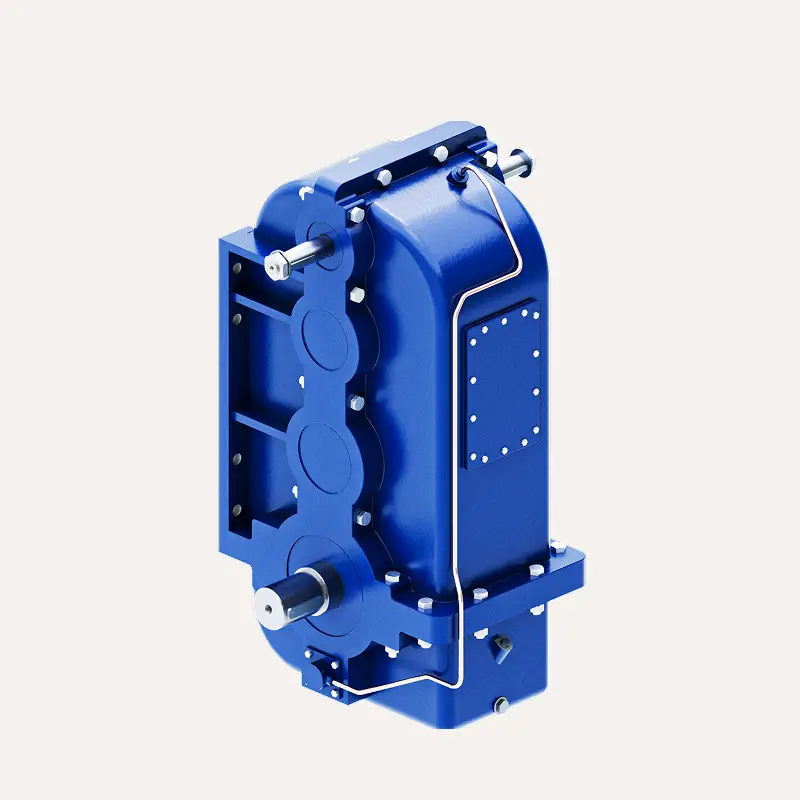

Редуктор ВК-550
Трехступенчатые цилиндрические крановые редукторы ВК предназначены для установки в механизме передвижения крановой тележки и служат для увеличения крутящего момента и понижения числа оборотов от двигателя к колесу тележки.

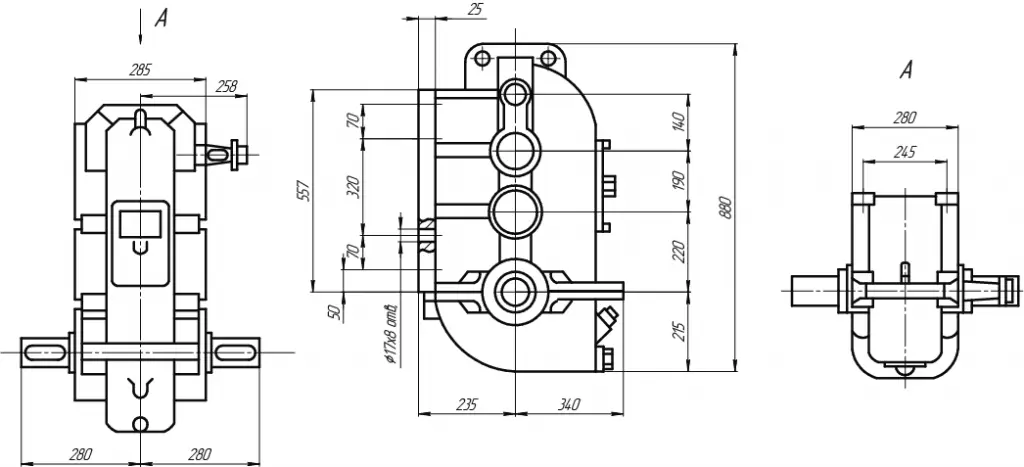

Габаритные и присоединительные размеры редуктора ВК-550
Входной вал Выходной вал
Технические характеристики редуктора ВК-550
| Типоразмер |
ВК-550 |
|||||
| Номинальное передаточное отношение, i |
18 |
31,5 |
71 |
125 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм; при номинальной частоте вращения быстроходного вала, с-1 (об/мин) |
10 (600) |
Тяжелый |
2200 |
2300 |
2400 |
|
| Средний |
2600 |
2700 |
2800 |
|||
| Легкий |
3000 |
3100 |
3200 |
|||
|
12,5 |
Тяжелый |
2200 |
2400 |
|||
| Средний |
2600 |
2800 |
||||
| Легкий |
3000 |
3200 |
||||
|
16,6 (1000) |
Тяжелый |
2150 |
2000 |
2300 |
2400 |
|
| Средний |
2600 |
2400 |
2700 |
2800 |
||
| Легкий |
2900 |
2800 |
3150 |
3200 |
||
| Наибольший кратковременно допустимый крутящий момент на тихоходном валу,Тmax, Н´м; при n б/х вала,с-1 (об/мин) |
10 (600) |
9250 |
10900 |
11200 |
||
| 12,5 (750) |
8500 |
|||||
| 16,6 (1000) |
7500 |
10600 |
||||
| Масса, кг |
279 |
|||||
Варианты сборки редукторов ВК-550
Пример условного обозначения редуктора ВК-550
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
Залив масла и наблюдение за состоянием зацеплений и подшипников производится через люк в крышке редуктора, закрываемый смотровой крышкой. Уровень масла в редукторах контролируется при помощи контрольной пробки. Отработанное масло сливается через сливное отверстие в нижней части корпуса, закрытое пробкой. Во избежание повышения давления при разогреве масла во время работы внутренняя полость редуктора сообщается с атмосферой через отдушину в смотровой крышке.
Комплектность редукторов ВК
В комплект поставки редуктора входят: редуктор, паспорт. Редукторы ВК поставляются не заправленные маслом.
Меры безопасности при монтаже и эксплуатации редуктора ВК-350, ВК-475, ВК-550
Работы по монтажу и эксплуатации редуктора выполнять в соответствии с требованиями ГОСТ 12.2.003-74, ГОСТ 12.3.002-75 и ГОСТ 12.3.009-76 и РЭ на объект, в котором редуктор используется.
- При монтаже редуктора обеспечить свободный доступ к масломерной игле, заливному, контрольному и маслосливному отверстиям.
- Залив и слив масла из корпуса и проверку его уровня производить только при полной остановке редуктора.
- Работа редуктора без масла категорически запрещается.
- Включение редуктора производить только после его закрепления.
- При работе редуктора концы валов и соединительные муфты закрыть защитными кожухами.
- При разборке, технических осмотрах и ремонте редукторов нагрузку с выходного вала снять, двигатель отключить от сети электропитания.
- Техническое обслуживание и ремонтные работы проводить с соблюдением правил техники безопасности для такелажных, слесарных и сварочных работ. Требования техники безопасности указаны в ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
- Строповку редукторов осуществлять только за грузовые крюки на корпусе или проушины на крышке (если крюки на корпусе отсутствуют).
- работа в повторно-кратковременных режимах, т.е. при переменных нагрузках с периодическими остановками;
- вращение валов в любую сторону;
- нагрузка одного направления и реверсивная;
- неагрессивная среда;
- температура внешней среды - 40° С до + 50° С;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/мЗ; климатические исполнения - У, Т, для категорий размещения 1-3 и климатические исполнения УХЛ и 04 для категории размещения 4 по ГОСТ 15150-6.
- работа в повторно-кратковременных режимах, т.е. при переменных нагрузках с периодическими остановками;
- вращение валов в любую сторону;
- нагрузка одного направления и реверсивная;
- неагрессивная среда;
- температура внешней среды - 40° С до + 50° С;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/мЗ; климатические исполнения - У, Т, для категорий размещения 1-3 и климатические исполнения УХЛ и 04 для категории размещения 4 по ГОСТ 15150-6.
Где находит свое применение ВК-550?
Редуктор ВК-550 – это универсальный компонент, который активно используется в различных типах грузоподъемного оборудования, включая:
- Мостовые краны: как электрические, так и ручные, где он отвечает за работу механизмов подъема и передвижения.
- Козловые краны: обеспечивая надежную работу механизмов подъема и перемещения грузов.
- Консольные краны: где его компактность и эффективность играют важную роль.
- Тали (электрические и ручные): являясь ключевым элементом, отвечающим за снижение скорости и увеличение крутящего момента.
- Другие подъемные механизмы: где требуется надежное преобразование скорости и крутящего момента.
Благодаря своей прочности и надежности, ВК-550 способен работать в различных условиях эксплуатации, включая промышленные предприятия, склады, строительные площадки и портовые сооружения.
Ключевые характеристики ВК-550:
Чтобы понять, почему ВК-550 так популярен, давайте рассмотрим его основные технические характеристики:
- Тип редуктора: Цилиндрический, двухступенчатый. Это означает, что он использует зубчатые колеса для передачи вращения и снижения скорости в два этапа, что обеспечивает высокий коэффициент полезного действия и плавность работы.
- Передаточное число: Обычно составляет 8,25. Это означает, что входной вал вращается в 8,25 раза быстрее выходного. Такое соотношение идеально подходит для большинства крановых механизмов, позволяя достичь необходимой скорости подъема и перемещения при сохранении достаточного крутящего момента.
- Номинальный крутящий момент на выходном валу: 550 Нм (Ньютон-метр). Это показатель силы, с которой редуктор может вращать выходной вал. Значение 550 Нм говорит о достаточной мощности для работы с умеренными нагрузками.
- Номинальная частота вращения входного вала: 1500 об/мин (оборотов в минуту). Это стандартная скорость вращения для большинства электродвигателей, используемых в крановом оборудовании.
- Материал корпуса: Чугун. Этот материал обеспечивает высокую прочность, износостойкость и способность выдерживать значительные нагрузки и вибрации, что критически важно для работы в условиях крана.
- Тип смазки: Жидкая (масло). Обеспечивает эффективное охлаждение и смазку зубчатых передач, продлевая срок службы редуктора.
- Габаритные размеры и вес: Редуктор ВК-550 имеет относительно компактные размеры и умеренный вес, что облегчает его монтаж и интеграцию в существующие конструкции.
Описание и преимущества ВК-550:
Редуктор ВК-550 представляет собой надежное и проверенное временем устройство, разработанное для обеспечения эффективной работы грузоподъемных механизмов. Его конструкция отличается простотой и продуманностью, что гарантирует долговечность и минимальные затраты на обслуживание.
Основные преимущества ВК-550:
- Надежность и долговечность: Использование высококачественных материалов и проверенной конструкции обеспечивает долгий срок службы редуктора даже при интенсивной эксплуатации.
- Высокий КПД: Цилиндрическая передача обеспечивает минимальные потери энергии, что делает работу механизма более эффективной.
- Плавность работы: Двухступенчатая передача и точная обработка зубчатых колес гарантируют плавное и бесшумное вращение, минимизируя рывки и вибрации.
- Простота обслуживания: Редуктор не требует сложного технического обслуживания, а регулярная проверка уровня масла и его своевременная замена обеспечивают его бесперебойную работу
- Универсальность применения: Как уже упоминалось, ВК-550 подходит для широкого спектра кранового оборудования, что делает его востребованным решением для различных отраслей промышленности.
- Экономическая эффективность: Сочетание надежности, долговечности и относительно невысокой стоимости делает ВК-550 выгодным приобретением для предприятий, стремящихся оптимизировать свои производственные затраты.
- Устойчивость к внешним воздействиям: Чугунный корпус и продуманная конструкция обеспечивают устойчивость редуктора к вибрациям, ударным нагрузкам и перепадам температур, что особенно важно в условиях интенсивной эксплуатации на промышленных объектах.
- Простота интеграции: Стандартные присоединительные размеры и наличие различных вариантов исполнения позволяют легко интегрировать ВК-550 в существующие крановые установки, минимизируя время и затраты на модернизацию.
Конструктивные особенности:
Редуктор ВК-550 имеет классическую цилиндрическую двухступенчатую конструкцию. Первая ступень, как правило, состоит из ведущей шестерни и ведомого колеса, а вторая ступень – из ведущей шестерни второй ступени и ведомого колеса. Такое решение позволяет достичь требуемого передаточного числа с минимальным количеством ступеней, что положительно сказывается на КПД и габаритах редуктора. Зубчатые колеса изготавливаются из высокопрочных сталей с последующей термообработкой для обеспечения максимальной износостойкости. Валы редуктора опираются на подшипники качения, которые обеспечивают низкое трение и высокую надежность. Корпус редуктора герметичен, что предотвращает утечку масла и попадание пыли и грязи внутрь механизма.
Эксплуатация и обслуживание:
Для обеспечения максимального срока службы и бесперебойной работы редуктора ВК-550 необходимо соблюдать следующие рекомендации:
- Правильный выбор масла: Использование масла, соответствующего рекомендациям производителя по типу, вязкости и температурному режиму эксплуатации, является критически важным.
- Регулярный контроль уровня масла: Уровень масла в картере редуктора должен поддерживаться в пределах нормы, указанной на заливной пробке или в технической документации.
- Своевременная замена масла: Периодичность замены масла зависит от условий эксплуатации, но, как правило, составляет от 6 до 12 месяцев. При интенсивной эксплуатации или работе в тяжелых условиях замена может потребоваться чаще.
- Визуальный осмотр: Регулярный осмотр редуктора на предмет утечек масла, повреждений корпуса, а также посторонних шумов и вибраций во время работы.
- Проверка затяжки крепежных элементов: Периодическая проверка затяжки болтовых соединений, особенно тех, которые крепят редуктор к оборудованию.
Заключение:
Редуктор крановый ВК-550 – это проверенное временем, надежное и эффективное решение для широкого спектра грузоподъемных механизмов. Его простая, но продуманная конструкция, высокие эксплуатационные характеристики и экономическая целесообразность делают его одним из наиболее востребованных редукторов на рынке. При соблюдении правил эксплуатации и своевременном обслуживании ВК-550 способен обеспечить долгие годы бесперебойной и безопасной работы, являясь надежным звеном в любом подъемном оборудовании.
