Редуктор – это механическое устройство, предназначенное для изменения скорости вращения и крутящего момента между двигателем и рабочим механизмом. Благодаря своей надёжности и эффективности редукторы нашли широкое применение в различных отраслях промышленности : от машиностроения до пищевого производства.
Типы редукторов
Редукторы классифицируются по типу передачи, конструкции и назначению. Каждый вид имеет свои преимущества, недостатки и сферу применения. Рассмотрим основные типы подробно.
Цилиндрические редукторы
Принцип работы подобных редукторов заключается в том, что передача крутящего момента осуществляется через цилиндрические шестерни с параллельными валами. Как видите, название «цилиндрический» пошло от формы шестеренок, используемых в механизме.
Несомненным преимуществом данных редукторов является их высокий КПД(до 98%). И несмотря на высокую производительность они очень надёжны и долговечны, а также способны выдерживать нагрузки близкие к экстремальным.
К недостаткам можно отнести шумную работу и большие размеры по сравнению с другими типами редукторов.
В основном цилиндрические редукторы применяются в металлообрабатывающих станках, конвейерных системах, промышленных миксерах и мешалках.
Конические редукторы
Принцип работы этих механизмов основан на передаче вращения между пересекающимися валами (обычно под углом 90°) посредством конических шестерен. Именно их коническая форма и дала название этому типу редукторов.
Главными достоинствами конических редукторов можно назвать их компактность и способность эффективно изменять направление вращения. При этом они сохраняют хорошую нагрузочную способность, хотя и уступают в этом параметре цилиндрическим аналогам.
Однако за эти преимущества приходится платить: изготовление конических шестерен требует высокой точности обработки, что существенно увеличивает стоимость таких редукторов по сравнению с другими типами.
Чаще всего конические редукторы можно встретить в автомобильных дифференциалах, приводах грузоподъёмных механизмов и различном горнодобывающем оборудовании.
Червячные редукторы
Работа этих устройств построена на взаимодействии червяка (специального винта) и червячного колеса. Такая конструкция делает червячные редукторы совершенно особенными среди других типов.
Их неоспоримыми плюсами являются исключительная компактность, плавность хода и практически бесшумная работа. Уникальное свойство червячной передачи — эффект самоторможения, когда обратный ход становится невозможным без приложения значительного усилия.
Но есть и серьёзные недостатки: низкий КПД (всего 70-80%), склонность к нагреву при продолжительной работе и ограниченный ресурс в условиях высоких нагрузок.
Основные сферы применения червячных редукторов — лифтовые механизмы, медленные конвейерные системы, а также оборудование для пищевой и медицинской промышленности, где особенно ценятся их бесшумность и плавность работы.
Планетарные редукторы
Эти сложные механизмы передают вращение через систему сателлитов, которые движутся вокруг центральной шестерни, подобно планетам Солнечной системы — отсюда и их название.
Их главные козыри — феноменальная нагрузочная способность при относительно небольших габаритах и равномерное распределение нагрузки между всеми элементами системы. Именно поэтому планетарные редукторы могут передавать огромные мощности, оставаясь компактными.
Обратная сторона медали — сложность конструкции, требующая высокоточной сборки, и соответствующая высокая стоимость как самого изделия, так и его обслуживания.
Наиболее востребованы планетарные редукторы в высокотехнологичных областях: робототехнике, автоматизированных производственных линиях, крановом оборудовании и даже в конструкции современных ветрогенераторов.
Комбинированные редукторы
Как следует из названия, эти устройства сочетают в себе несколько типов передач, например, цилиндро-конические или червячно-цилиндрические. Это делает их универсальными решениями для сложных технических задач.
Основное преимущество таких редукторов — гибкость конструкции, которую можно оптимально адаптировать под конкретные требования по КПД, компактности и другим параметрам.
Однако за эту универсальность приходится платить: комбинированные редукторы сложны в производстве и ремонте, а их стоимость заметно выше, чем у «чистых» типов.
Чаще всего их применяют в специализированном промышленном оборудовании и сложных приводных механизмах, где стандартные решения не справляются с поставленными задачами.
Сравнительная таблица типов редукторов
| Характеристика | Цилиндрические | Конические | Червячные | Планетарные | Комбинированные |
|---|---|---|---|---|---|
| КПД | 92-98% | 85-95% | 70-80% | 90-97% | 85-95% |
| Передаточное число | До 6:1 | До 5:1 | 5:1-100:1 | 3:1-100:1 | Зависит от комбинации |
| Нагрузочная способность | Высокая | Средняя | Низкая | Очень высокая | Высокая |
| Уровень шума | Средний | Средний | Низкий | Низкий | Зависит от типа |
| Самоторможение | Нет | Нет | Да | Нет | Зависит от типа |
| Габариты | Большие | Средние | Компактные | Компактные | Средние/большие |
| Стоимость | Средняя | Высокая | Низкая | Очень высокая | Высокая |
| Типичное применение | Станки, конвейеры | Автомобили, краны | Лифты, смесители | Роботы, ветрогенераторы | Спецтехника |
Технические характеристики редукторов
Как мы выяснили выше, каждый тип редуктора отличается от другого особенностями передачи крутящего момента, отсюда и разнообразные названия. Но помимо этого у редукторов полно технических параметров, которые также различаются для каждого типа.
Передаточное число

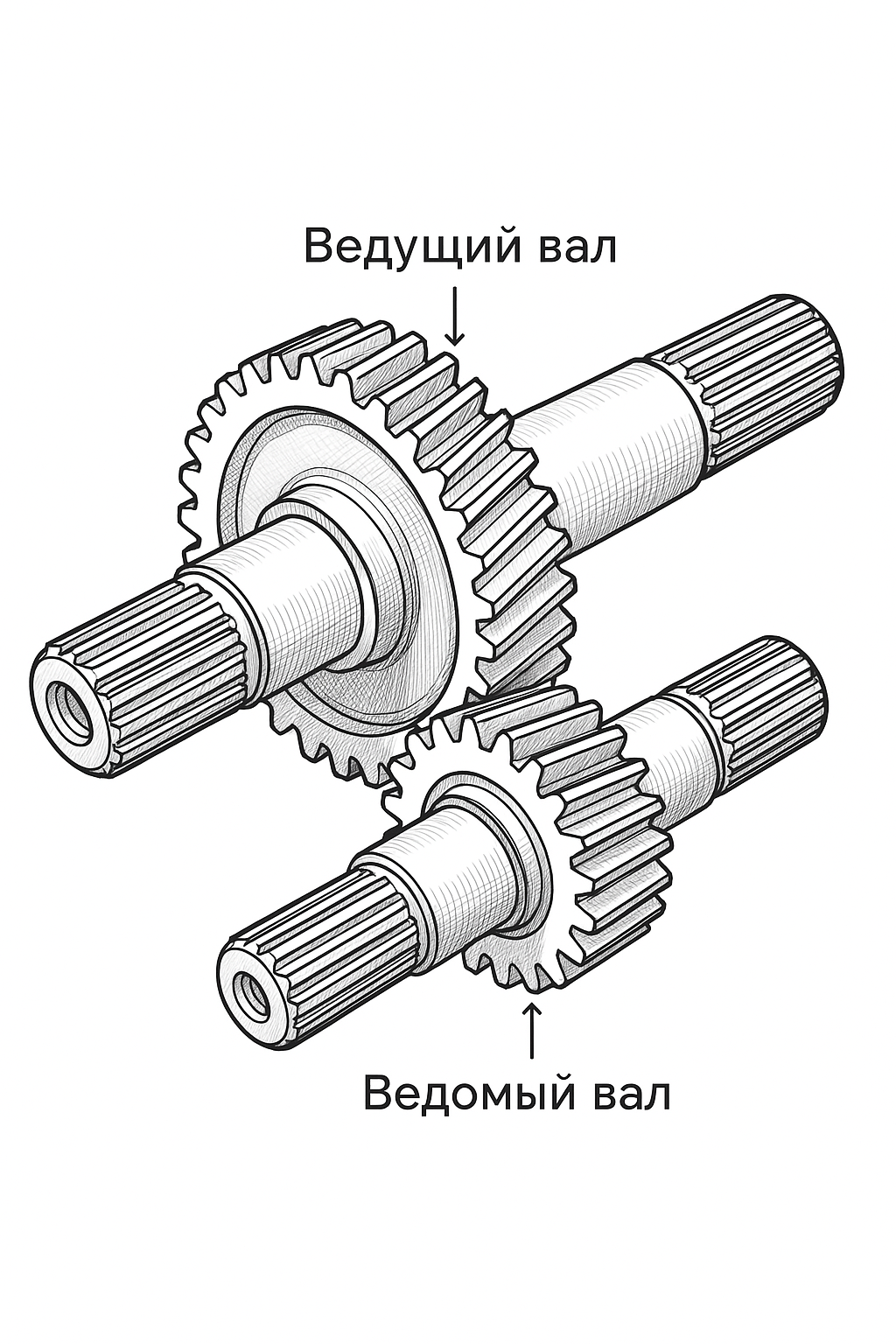

Это один из важнейших параметров, показывающий отношение входной скорости вращения к выходной. Например, передаточное число 5:1 означает, что ведомый вал вращается в 5 раз медленнее ведущего.
Для точных расчётов передаточного числа используют формулу: i = n1/n2, где n1 — скорость ведущего вала, n2 — скорость ведомого вала. Например, у червячных редукторов диапазон до 100:1, а у цилиндрических обычно 1.5:1 — 6:1Правильно подобранное передаточное число обеспечивает оптимальное соотношение между скоростью и мощностью оборудования.
Крутящий момент
Этот параметр определяет способность редуктора преодолевать сопротивление нагрузки. Измеряется в Ньютон-метрах (Н·м).
Для расчёта крутящего момента применяют формулу: M = 9550*P/n, где P — мощность (кВт), n — частота вращения (об/мин). Например, редуктор с моментом 500 Н·м способен уверенно работать с нагрузкой около 50 кг на метровом рычаге.
Различают номинальный момент (постоянная рабочая нагрузка) и пиковый (максимальная кратковременная нагрузка).
Коэффициент полезного действия (КПД)
Показатель эффективности работы редуктора, демонстрирующий, какая часть энергии преобразуется в полезную работу.
Типичные значения КПД для разных типов:
— Цилиндрические: 95-98%
— Планетарные: 90-97%
— Конические: 85-95%
— Червячные: 70-80%
Следует учитывать, что потери энергии преобразуются в тепло, поэтому редукторы с низким КПД требуют дополнительных мер охлаждения.
Степень защиты (IP)
Международная классификация, указывающая на устойчивость корпуса к внешним воздействиям.
Наиболее распространённые маркировки:
— IP54 — защита от брызг и пыли
— IP65 — полная защита от пыли и струй воды
— IP67 — выдерживает временное погружение
Для пищевой промышленности особенно важны редукторы в корпусах из нержавеющей стали с защитой IP69K, устойчивые к мойке под высоким давлением.
Уровень шума и вибрации
Критически важный параметр для оборудования, работающего в чувствительных зонах.
Нормативные показатели:
— Стандартные промышленные: 70-80 дБ
— Пониженного шума: 50-65 дБ
— Специальные «тихие»: до 45 дБ
Для снижения шума и вибрации применяют шестерни с косозубым зацеплением, виброизолирующие крепления и антирезонансные конструкции корпуса.
Рекомендации по выбору параметров
Для тяжёлых условий эксплуатации (металлургия, горное дело) выбирают редукторы с высоким крутящим моментом и защитой IP65+
В пищевой промышленности приоритетны нержавеющие корпуса с повышенной влагозащитой
Для точного оборудования важны минимальный люфт и вибрация
В энергосберегающих системах ключевое значение имеет максимальный КПД
Помните, что технические параметры взаимосвязаны — улучшение одного показателя часто приводит к ухудшению другого. Поэтому выбор всегда должен основываться на тщательном анализе условий эксплуатации.
