Редукторы Ц2-250, Ц2-350, Ц2-400, Ц2-500, Ц2-650, Ц2-750, Ц2-1000

1. Редукторы предназначены для механизмов подъёма.

Редуктор Ц2-250, Ц2-350, Ц2-400, Ц2-400П, Ц2-500, Ц2-750, Ц2-1000 рассчитан для работы в следующих условиях:

- при повторно-кратковременных режимах нагружения;

- вращение валов в обе стороны;

- частота вращения входного вала не более 1500 мин^-1;

- неагрессивная среда, умеренная запылённость и влажность; температура окружающей среды от -40⁰С до +50⁰С.

Климатические исполнения У, Т, категория размещения 2 и 3 по ГОСТ 15-150-69.

Редукторы выпускаются в трёх исполнениях по форме конца тихоходного вала: зубчатый (М), цилиндрический (Ц), конический (К).

Режимы работы редукторов: непрерывный – Н (ПВ=100%); крановый весьма тяжёлый – ВТ (ПВ=60%); крановый тяжёлый – Т (ПВ =40%); крановый средний – С (ПВ=25%); крановый лёгкий – Л (ПВ=16%).

Объём заливаемого масла: 27 л (для Ц2-750), 46 л (для Ц2-1000).

Рекомендуемые марки масел: ИРП-150, ТУ 38101451-78; ИТП-200 ТУ 38101292-79; ИТП-300 ТУ 38101292-79, ТСп-15К ГОСТ 23652-79, ТСп-10 ГОСТ 23652-79.

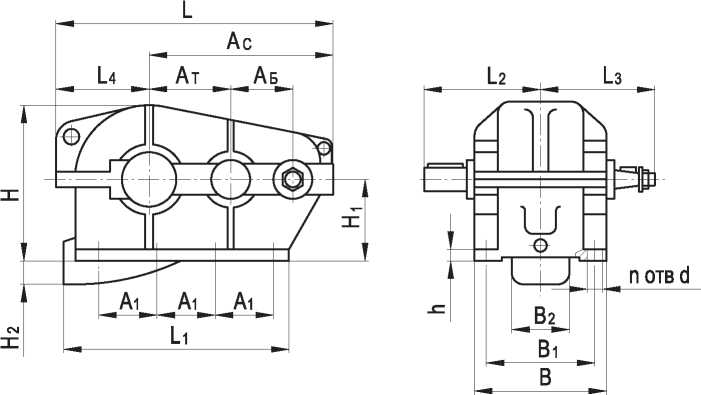

**Габаритные и присоединительные размеры редукторов Ц2-250, Ц2-1000**
Типоразмер	Ac	A_б	Ат	А₁	В	В₁	В₂	Н	Н₁	Н₂	h	L	L₁	L₂	L₃	L₄	d	n	Масса
редуктора	мм																	шт	кг
Ц2 -250	250	100	150	143	260	210	-	310	160	-	18	515	400	280	220	183	22	4	87
Ц2 -300	300	125	175	175	300	250	-	362	190	-	22	620	475	300	255	215	26	4	138
Ц2 -350	350	150	200	100	330	280	-	409	212	-	25	700	550	345	300	238	26	6	210
Ц2 -400	400	150	250	125	380	320	-	505	265	-	27	805	640	375	325	286	33	6	315
Ц2 - 400П	400	150	250	125	380	320	-	505	265	-	27	805	640	-	325	286	33	6	290
Ц2 -500	500	200	300	160	440	360	-	598	315	-	30	985	785	445	390	340	39	6	500
Ц2 -650	650	250	400	130	560	470	280	695	315	95	36	1270	910	550	480	443	39	8	1100
Ц2 -750	750	300	450	150	650	560	320	783	355	100	40	1455	1040	645	570	494	48	8	1650
Ц2 - 1000	1000	400	600	200	860	750	420	1018	450	155	45	1905	1400	805	740	645	52	8	3700

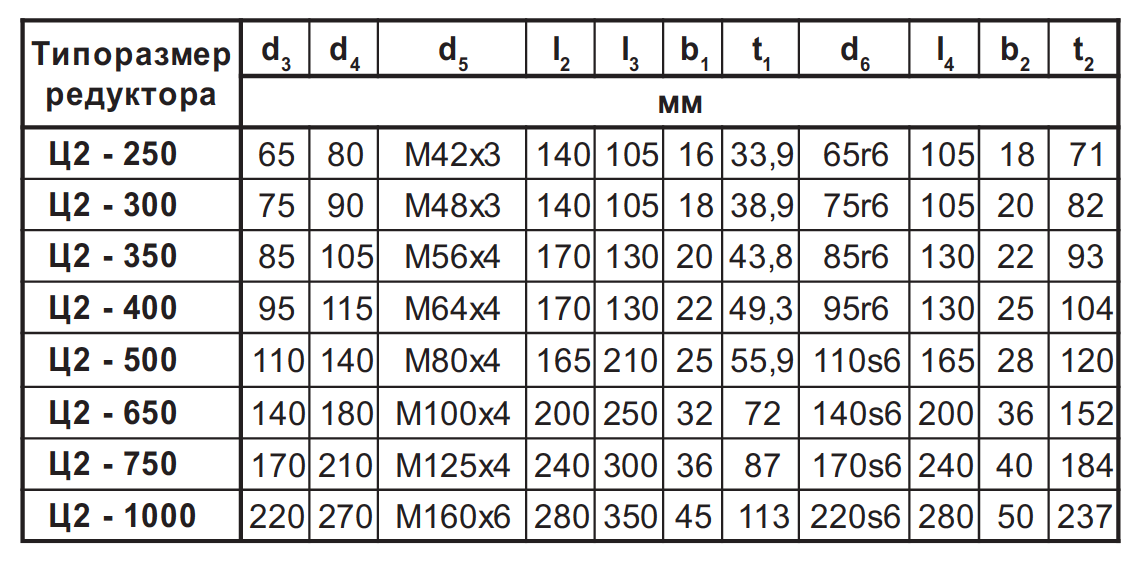

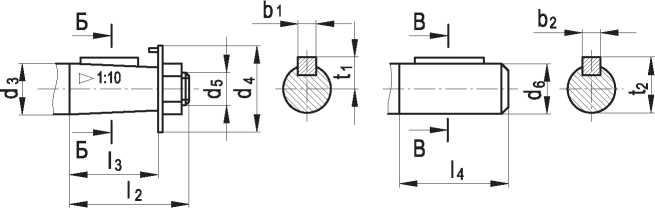

Размеры выходных валов редукторов Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-500, Ц2-650, Ц2-750, Ц2-1000

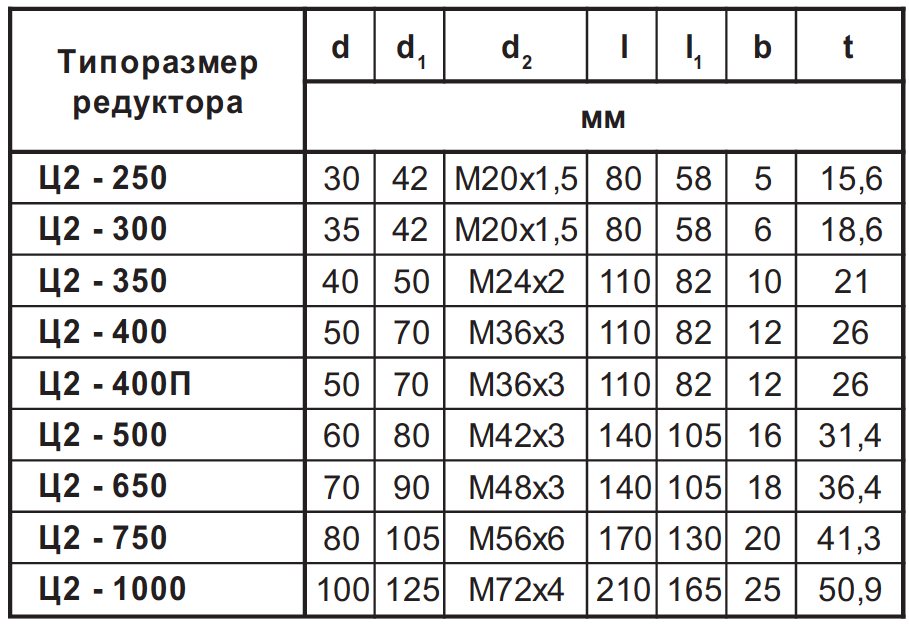

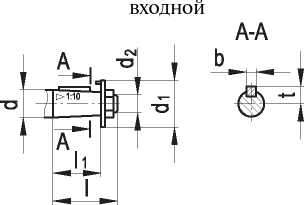

Размеры входных валов редукторов Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-500, Ц2-650, Ц2-750, Ц2-1000

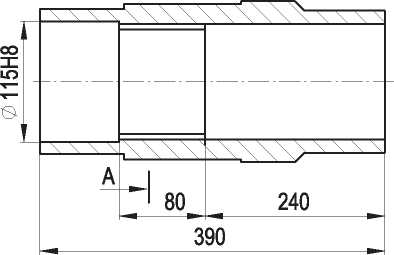

Размеры полого выходного вала редуктора Ц2-400П
