Редукторы КЦ12-500, КЦ2-750, КЦ2-1000, КЦ2-1300

Назначение.
Редукторы коническо-цилиндрические трехступенчатые, предназначены для использования в изделиях подъемно- транспортного оборудования, а также для ремонтно- эксплуатационных нужд действующего оборудования.
Условия применения: Предназначены для эксплуатации в микроклиматических районах с умеренным (климатическое исполнение У), а также сухим и влажным тропическим (Т) климатом и категории размещения 2 по ГОСТ 15150 в следующих условиях: нагрузка постоянная или переменная, одного направления и реверсивная; работа постоянная с периодическими остановками; вращение валов в любую сторону.
Редукторы серии КЦ расчитаны на непрерывный продолжительный режим работы при 600, 1000, 1500 оборотов в минуту входного вала. При работе с другими числами оборотов мощность редуктора находится путем интерполяции.

Пример обозначения редуктора при заказе:

КЦ2- 500 – 28 – 42 ЦЦ У2

У2 – климатическое исполнение и категория размещения
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
42 – вариант сборки
28 – номинальное передаточное число
500 – межосевое расстояние
КЦ2 – тип редуктора

**Технические характеристики редукторов КЦ2-500, КЦ2-450, КЦ2-1000, КЦ2-1300**
наименование технических характеристик	КЦ2- 500	КЦ2- 750	КЦ2- 1000	КЦ2- 1300
передаточные числа	28; 45; 71; 112; 180
допускаемая консольная нагрузка, на тихоходном валу, Н	11500	15500	28000	75000
номинальный крутящий момент на тихоходном валу, Н•м	2300	6750	16500	37500
КПД	0,91
масса кг	490	1240	2658	5100

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
В процессе эксплуатации и обслуживания редукторов Кц2-500, КЦ2-750, КЦ2-1000, КЦ2-1300 - заливайте и сливайте масло при полной остановке редуктора; - соединительные муфты и концы валов защитите предохранительными кожухами; - при разборке редуктора снимите действие консольных нагрузок на концы валов и отсоедините муфты; - при ремонтных работах соблюдайте требования безопасности для такелажных, слесарных и сварочных работ.
ПОДГОТОВКА К РАБОТЕ
До момента пуска, редукторы храните в закрытых помещениях и условиях, исключающих возможность их повреждения и попадания на них влаги.

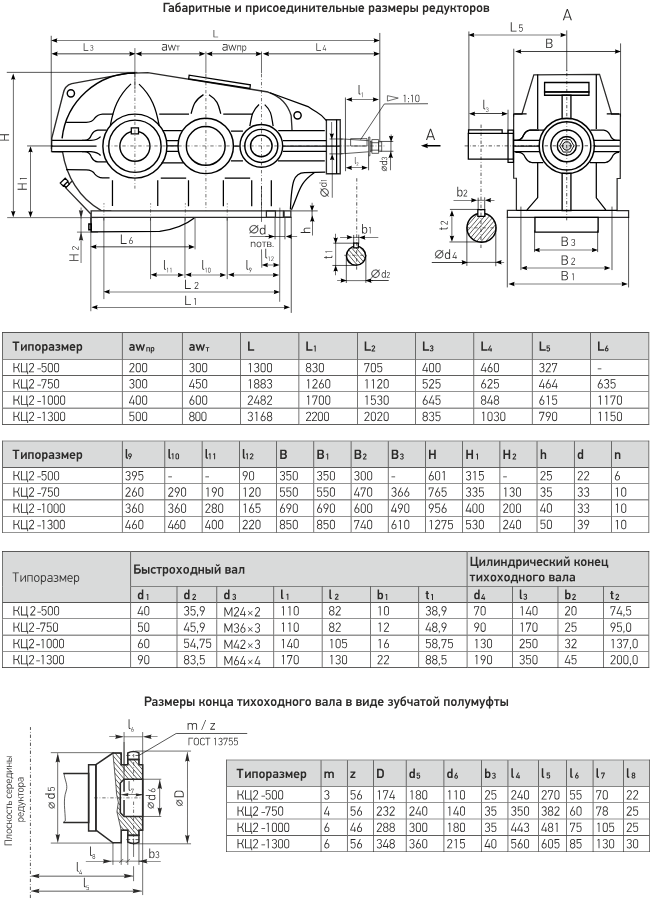

Редуктор при монтаже устанавливайте на жесткую опору в горизонтальном положении основанием вниз. При установке предусмотрите свободный доступ к пробкам отверстий 1, 2 (см. рис. 2) для залива, контроля и слива масла.
Перед началом эксплуатации заполните редуктор смазкой.
Перед пуском проверните редуктор вхолостую ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание редуктора Кц2-500, КЦ2-750, КЦ2-1000, КЦ2-1300 заключается в постоянном наблюдении за состоянием смазки. Заливайте масло через отверстие 1 (рис. 2) в крышке редуктора при открытом контрольном отверстии 2. Смазку подавайте до тех пор, пока масло не выступит из контрольного отверстия.
Объем заливаемого масла, необходимый для эксплуатации редукторов, рекомендуемые марки масел приведены в таблице смазки
