Редуктор ЦДНД 315, ЦДНД 400

Редукторы с двумя линиями зацепления применяются для приводов конвейеров, эле ваторов, питателей и других машин, эксплуатируемых на углеобогатительных фабриках.
Редукторы представляют собой четырёхосную зубчатую передачу, состоящую из цилиндри ческих колёс, валы которых установлены в подшипниках качения, вмонтированных в чугун ный корпус.
Редуктор рассчитан для работы в следующих условиях: - нагрузка постоянная и переменная, одного направления и реверсивная; - работа длительная или с периодическими остановками, вращение валов в любую сторону; - температура внешней среды от минус 40° до плюс 50°С; - повышенная запыленность, неагрессивная среда; климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.
Рекомендуемые марки масел: ИРп-75, Ирп-150, ТУ 38101451-68; ИСп-65, ИСп-110 ТУ 38101293-78; или масло зарубежного производства, имеющие кинематическую вязкость в пределах 35-150 мм7с при температуре 50°С (Mobilgear 627, Mobil D.T.E. 27, Wiolan IT 150, MO 150 и другие.)
Пример записи условного обозначения

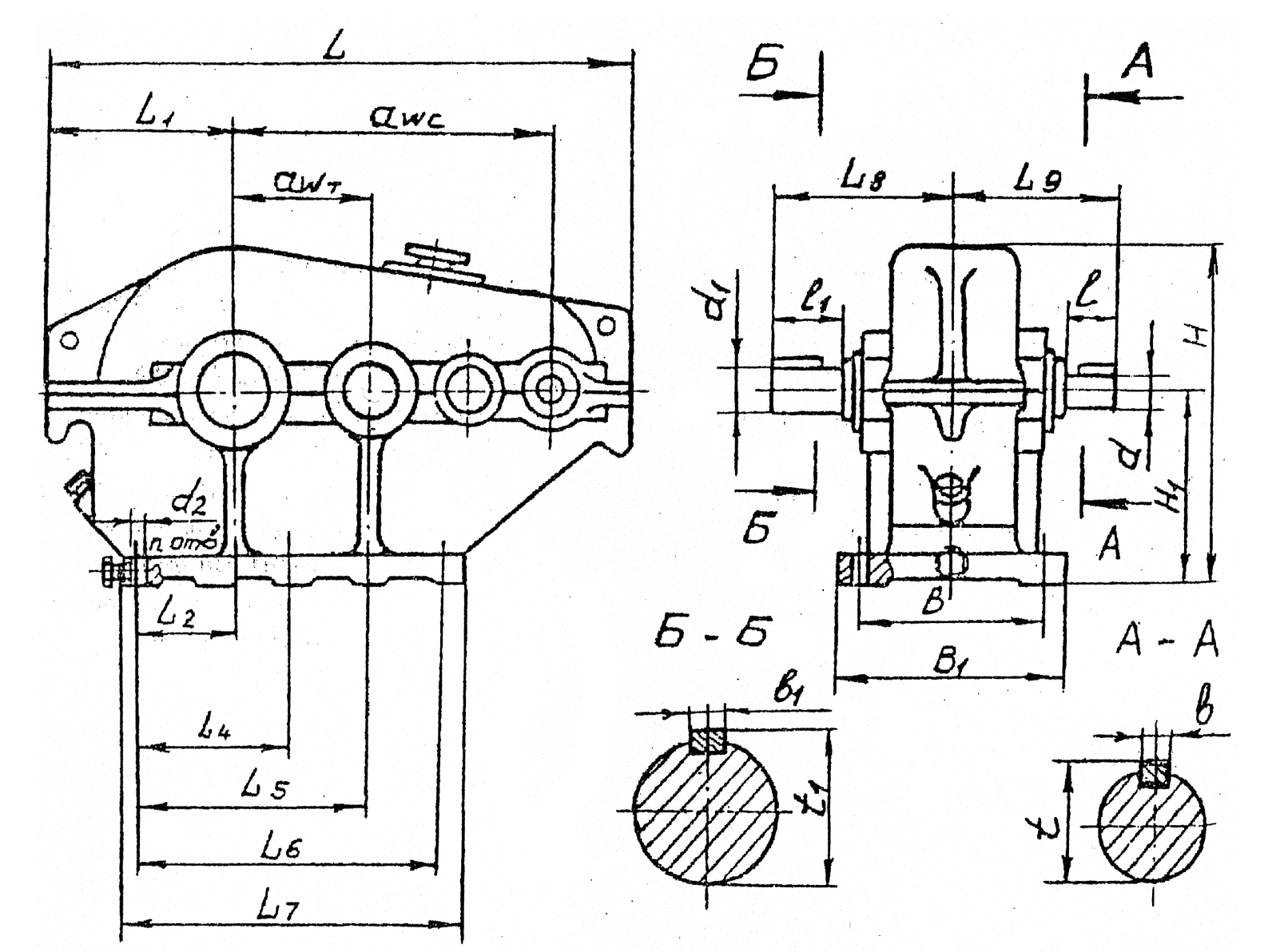

**Основные размеры редукторов ЦДНД**
Типоразмер	Размеры мм
	а_w0	a_w1	l	l1	L	L1	L2	L3	L4	L5	L6	L7	L8
ЦДНД 200	325	200	82	105	685	245	60			310	440	252	220
ЦДНД 315	515	315	82	165	1000	345	110		240	480	630	365	267
ЦДНД 400	650	400	105	200	1265	445	155	215	430	645	820	450	330
Типоразмер	Размеры мм
	d	d₁	d₂	n	H	H1	B	B1	b	b₁	t	t₁
ЦДНД 200	40	60	22	4	412	212	200	245	12	18	43	64
ЦДНД 315	50	110	26	6	635	335	280	345	14	28	53.5	116
ЦДНД 400	65	140	33	8	820	425	340	425	18	36	69	148

**Технические характеристики редукторов ЦДНД**
Типоразмер	ЦДНД 200	ЦДНД 315	ЦДНД 400
Передаточное отношение	10, 12,5, 16, 20, 25, 31,5, 40
Частота вращения входного вала ОБ\мин	750.....1500
Крутящий момент на тихоходном валу Н*м	2100	7000	14000
Варианты сборки	11, 12, 21, 22
Габариты мм	685472412	1000632635	1265780820
Масса кг	152	425	865

Редуктор ЦДНД 315, ЦДНД 400

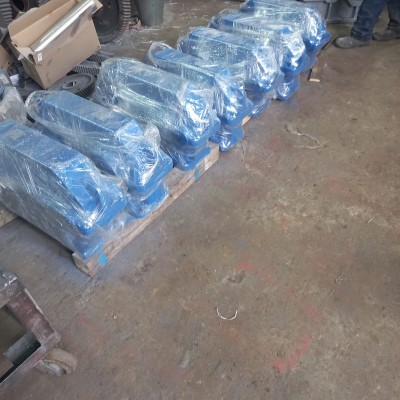

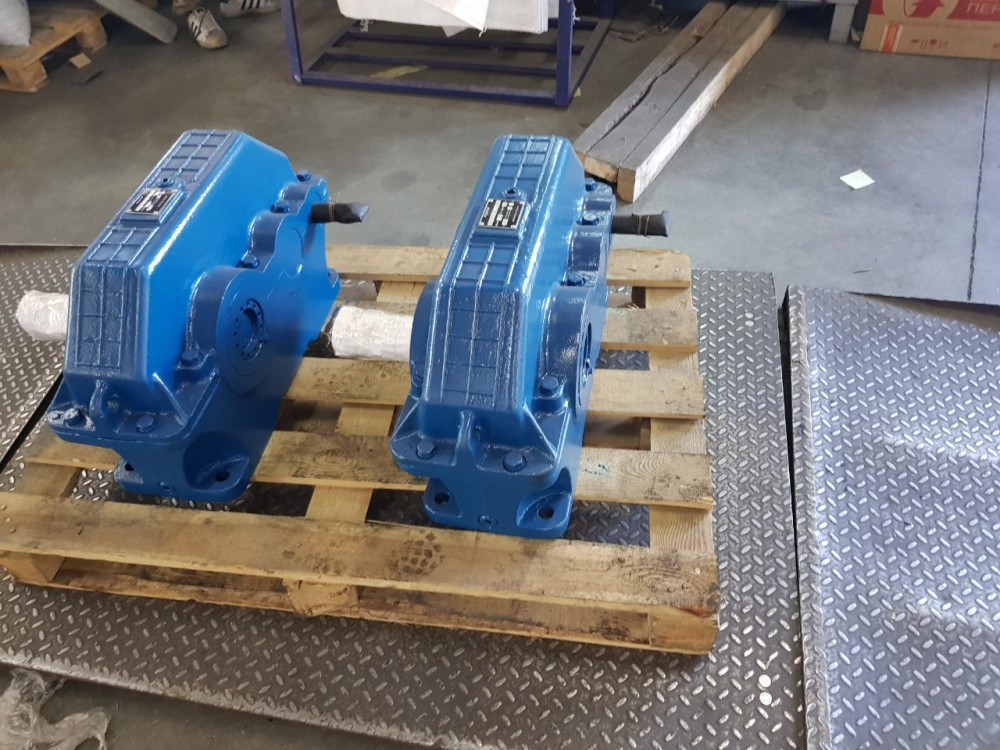

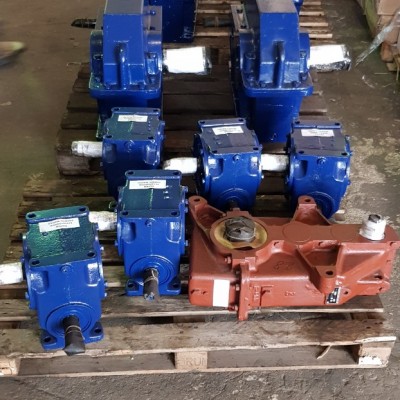

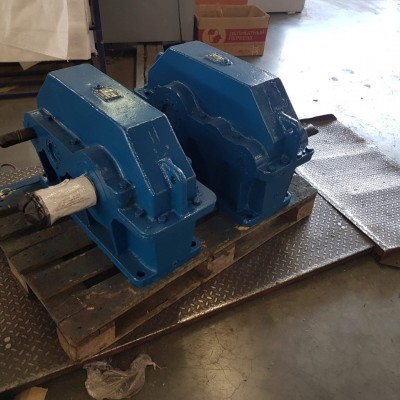

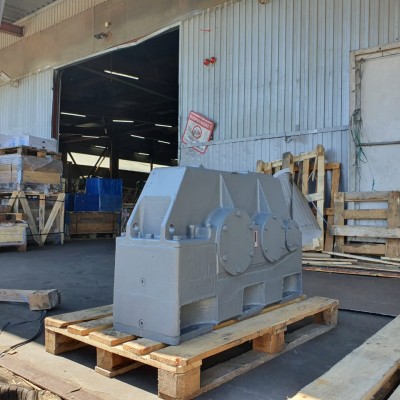

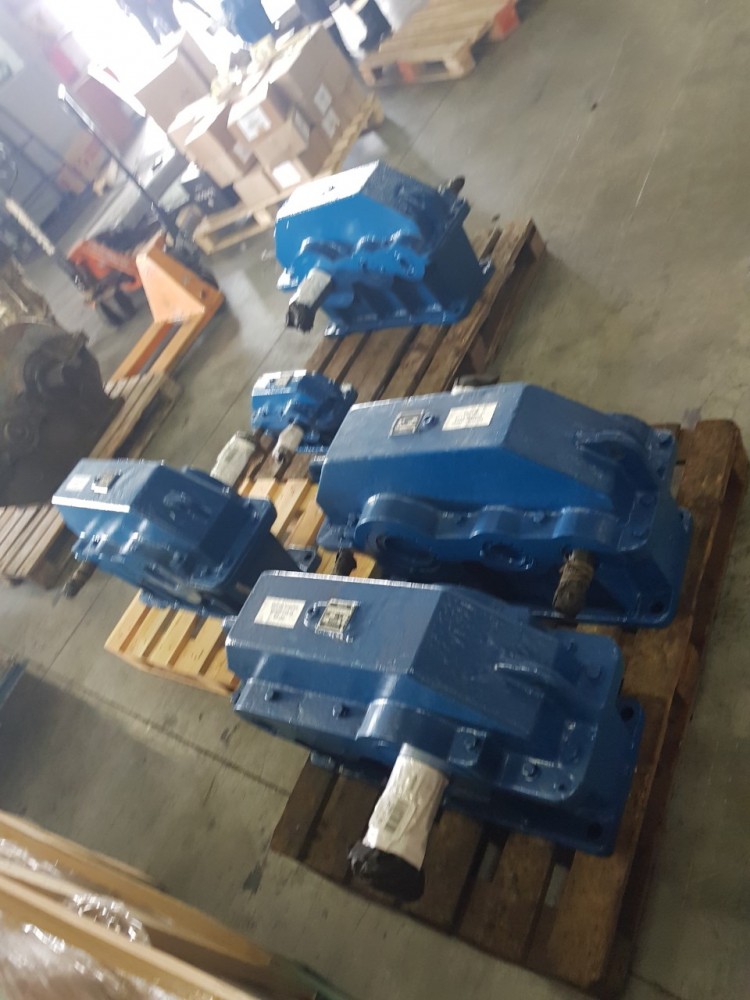

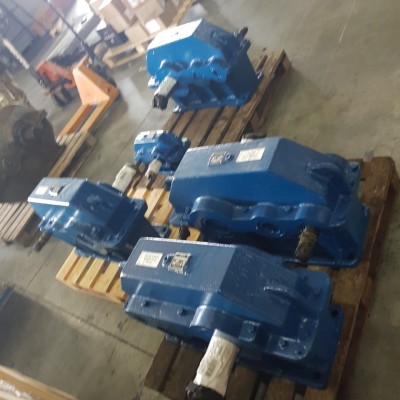

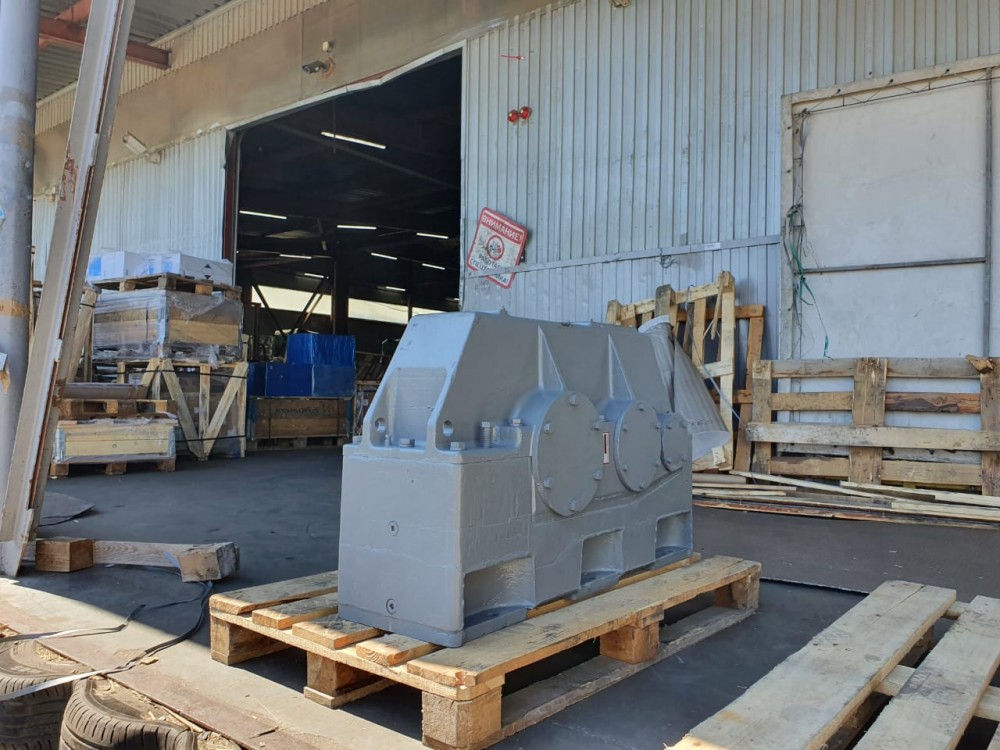

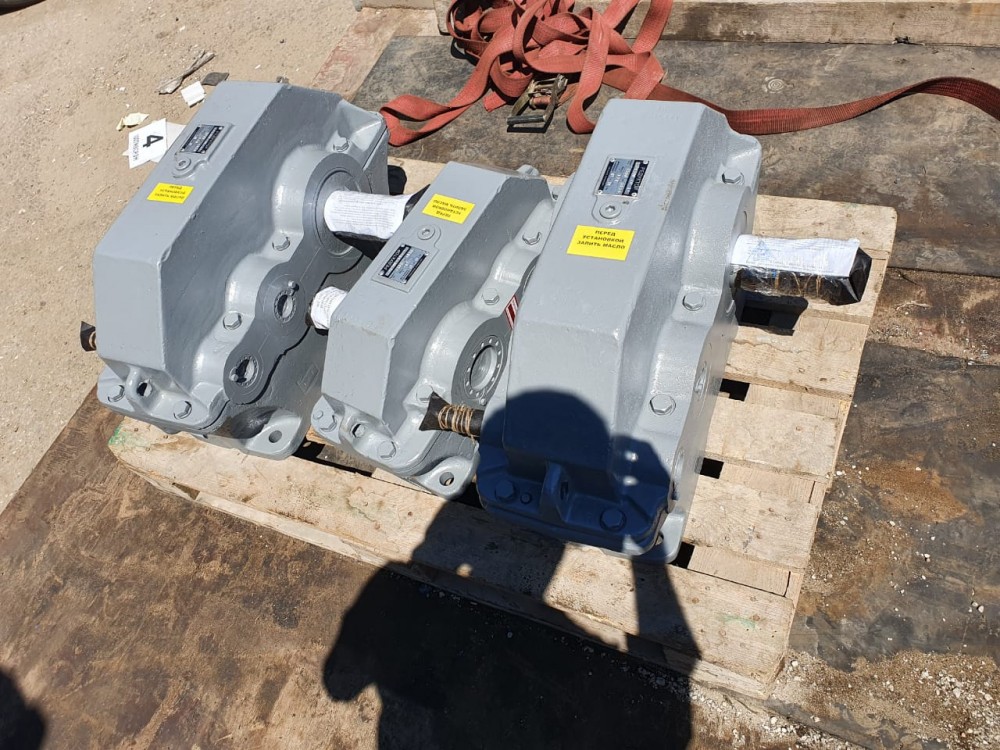

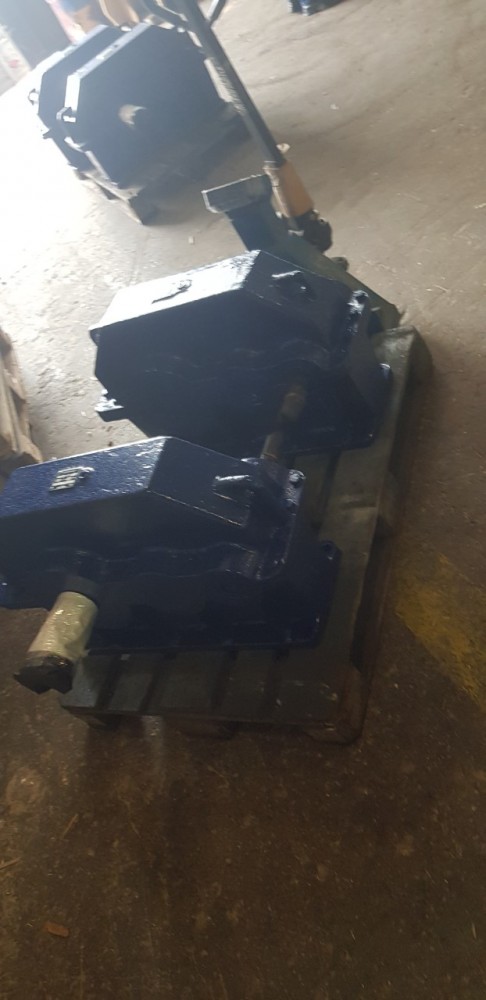

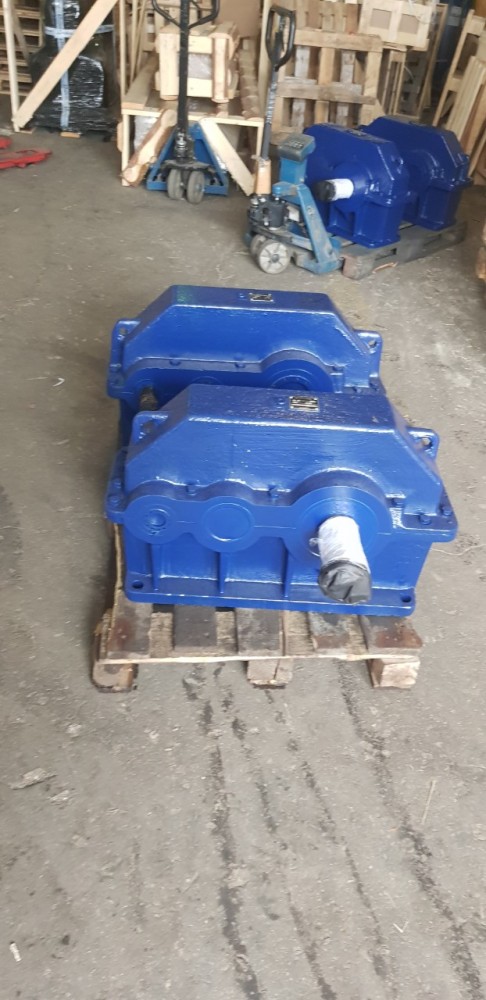

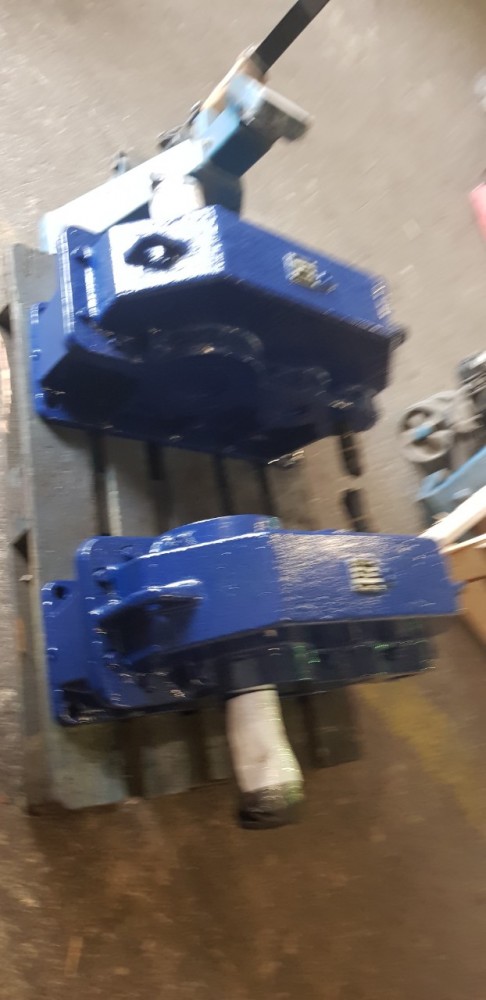

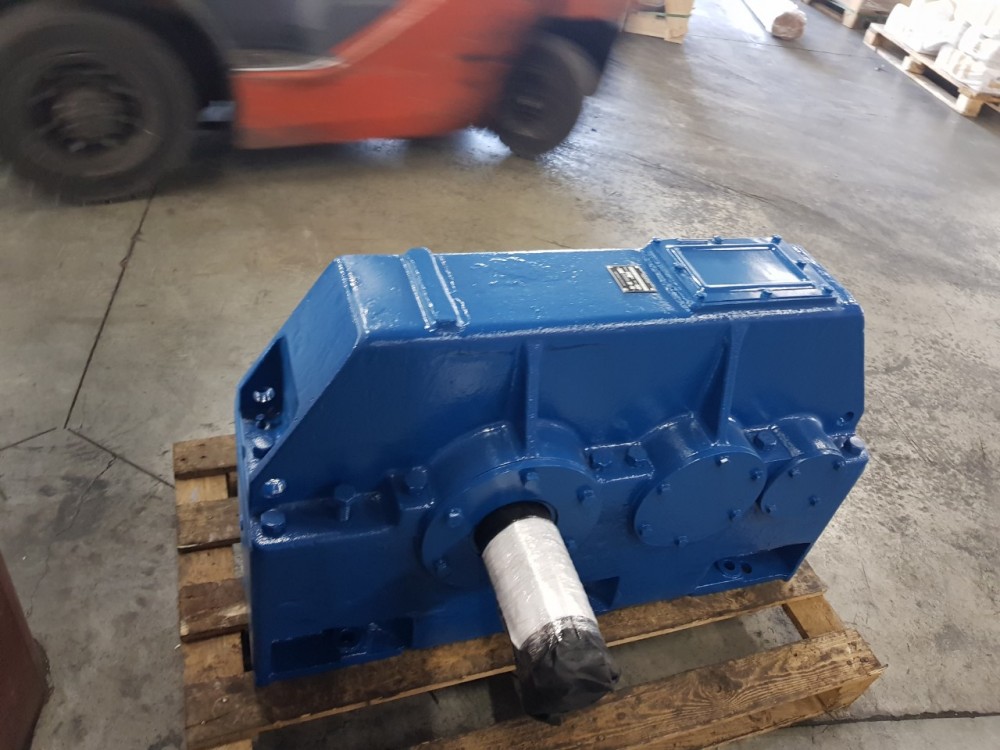

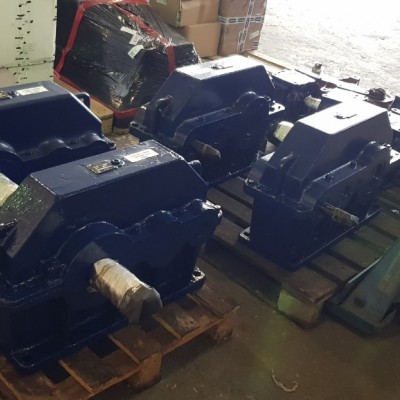

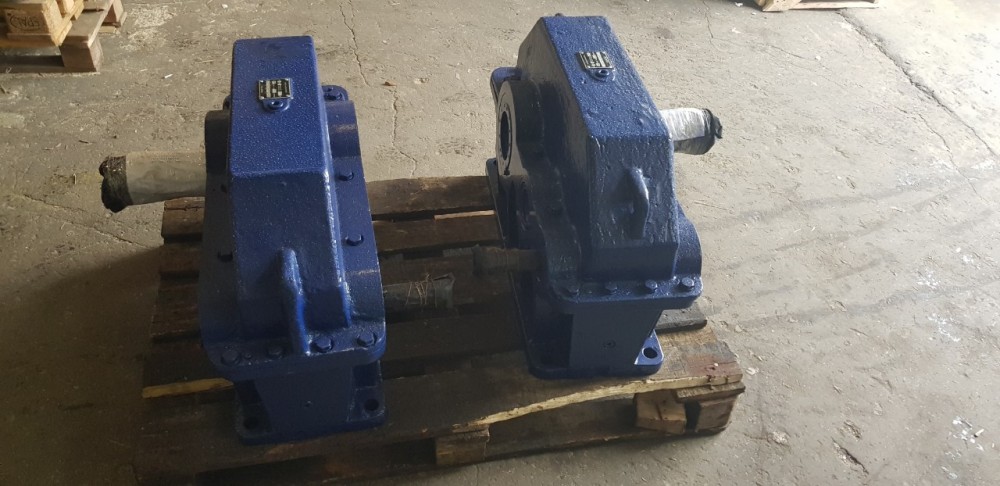

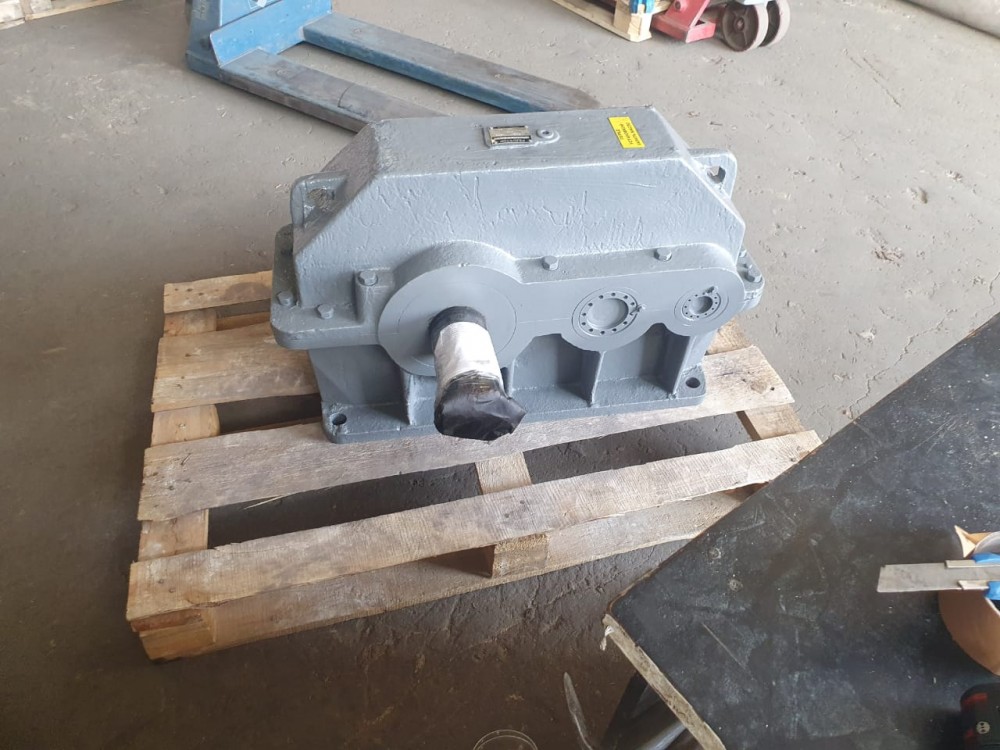

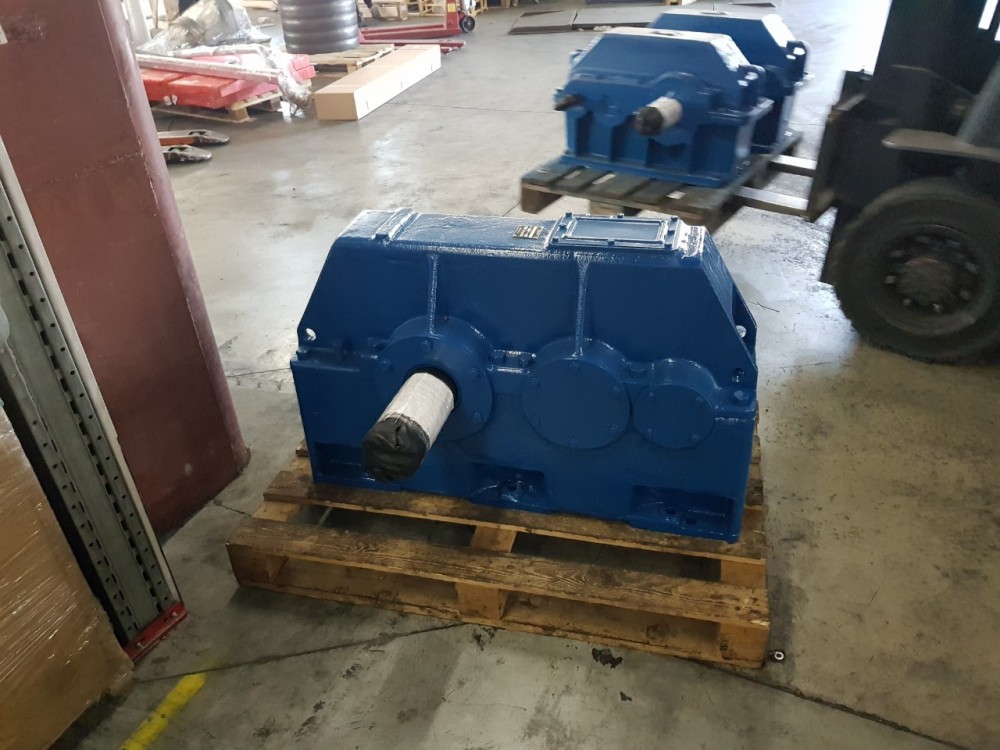

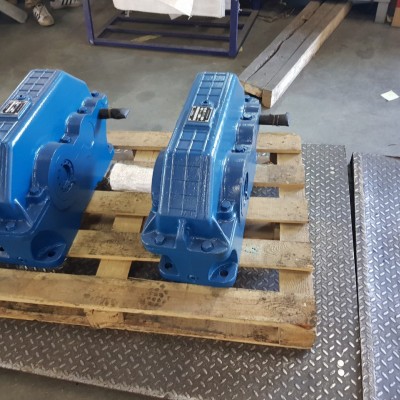

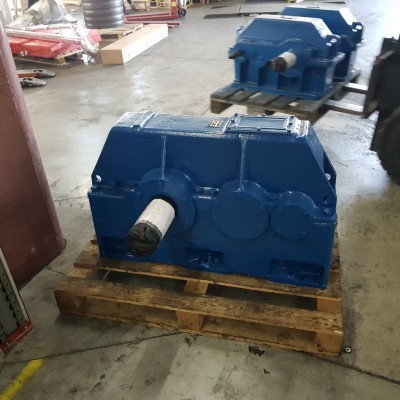

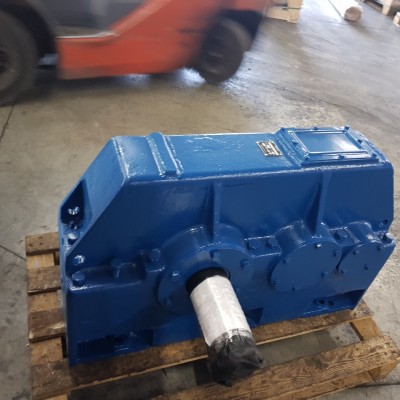

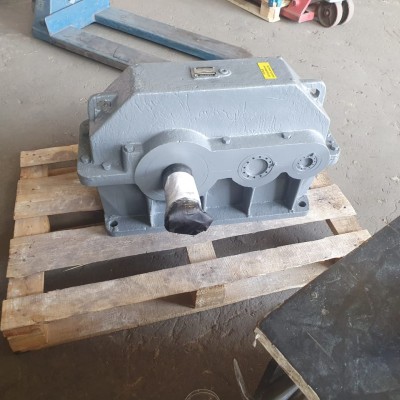

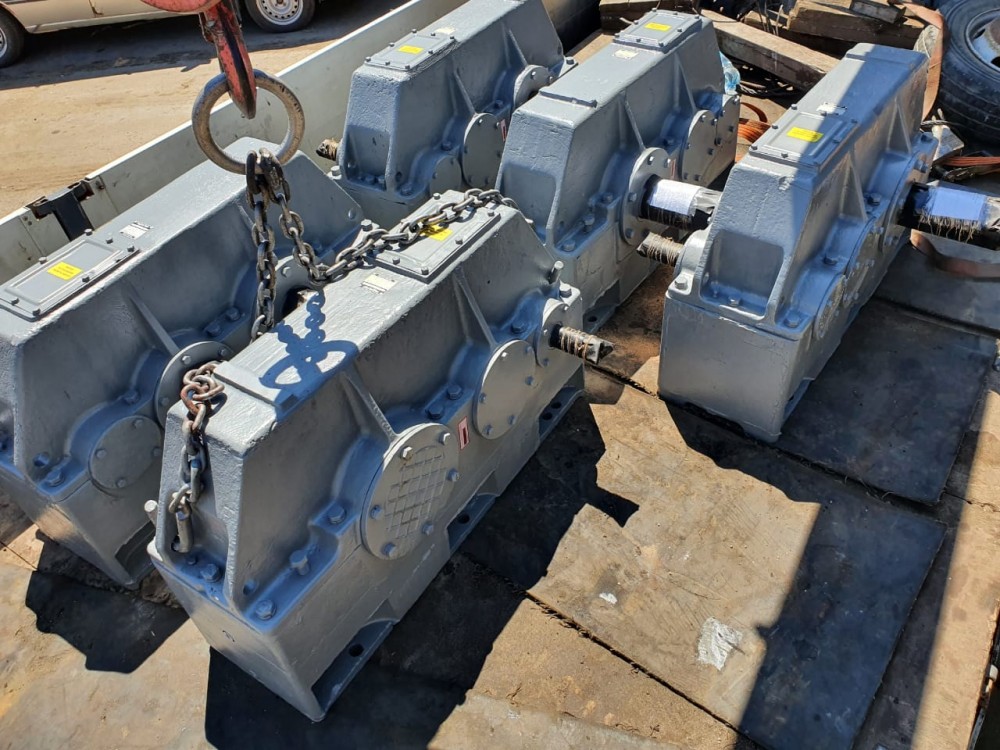

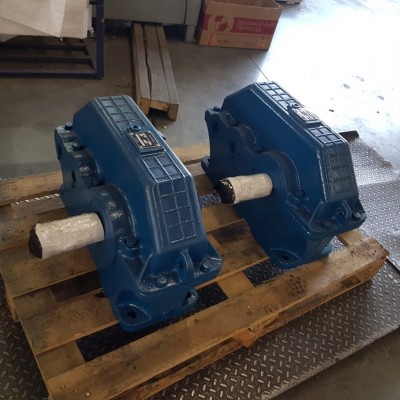

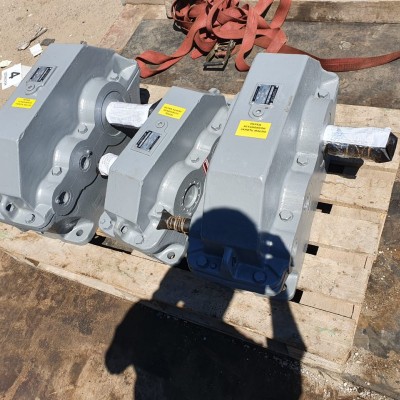

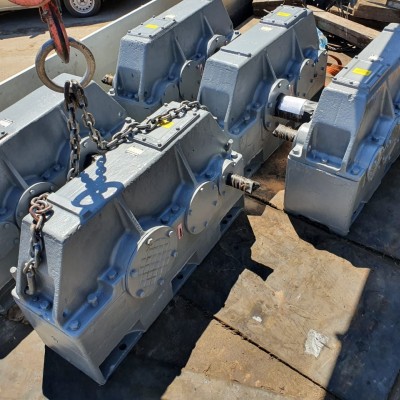

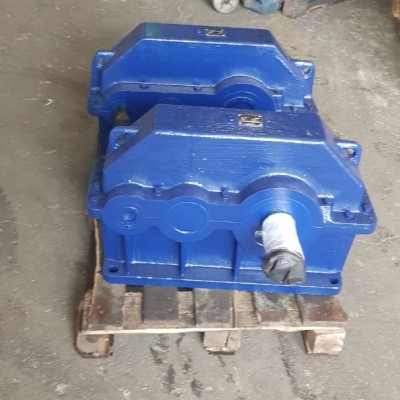

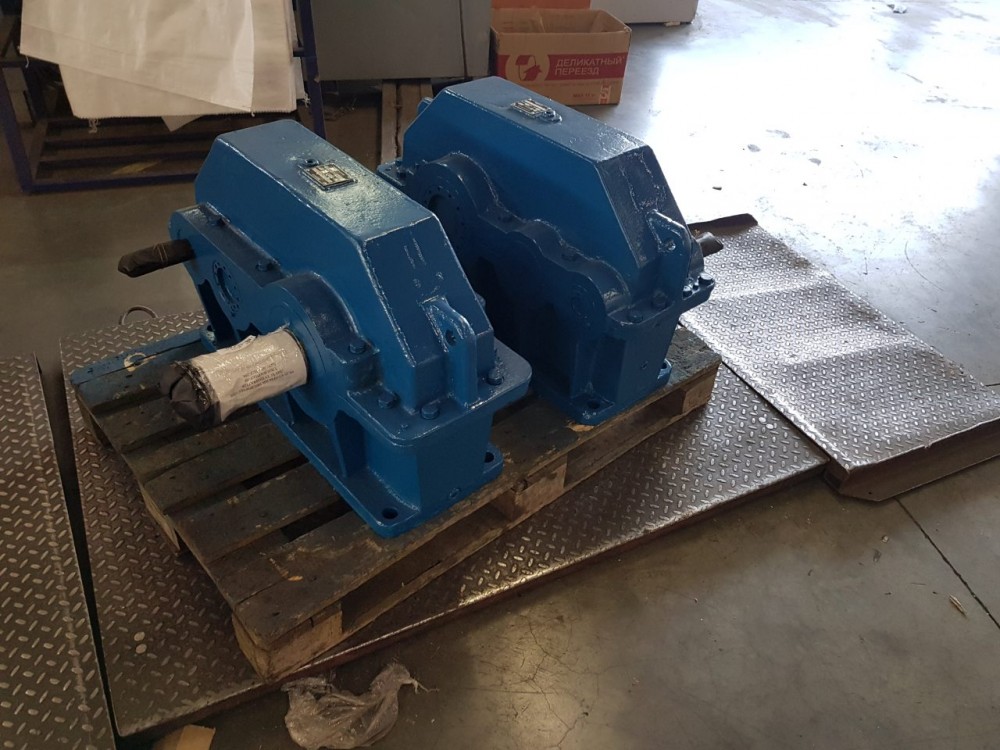

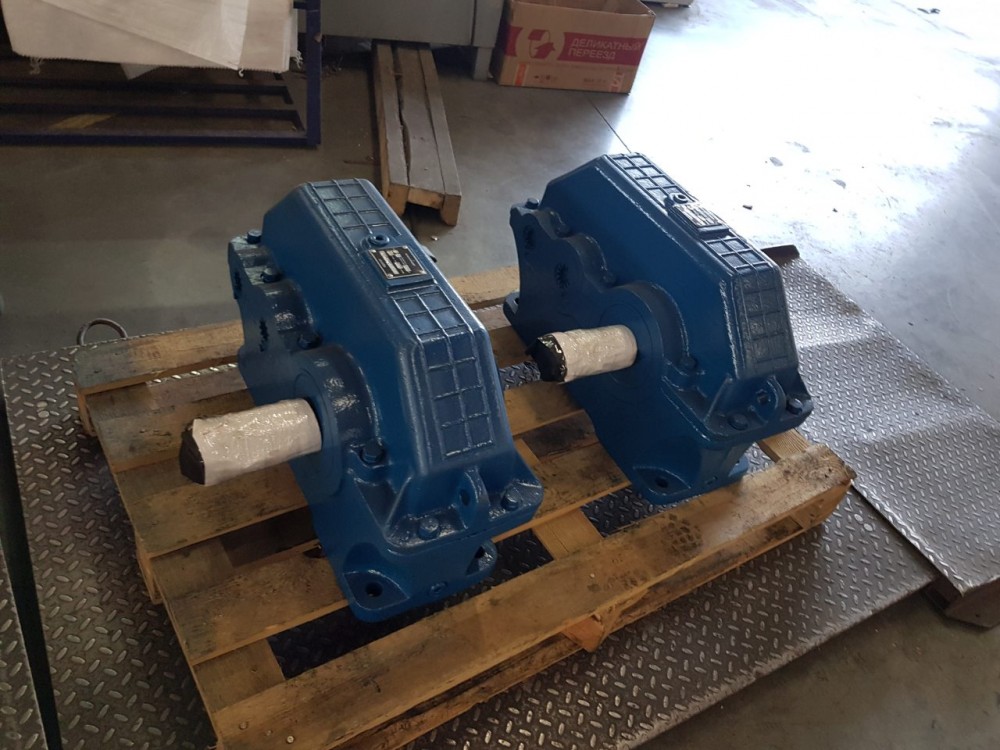

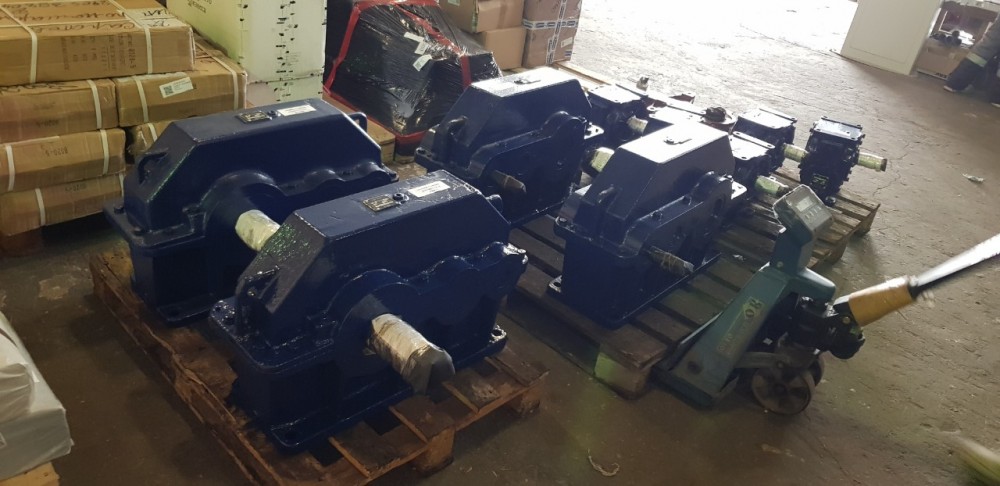

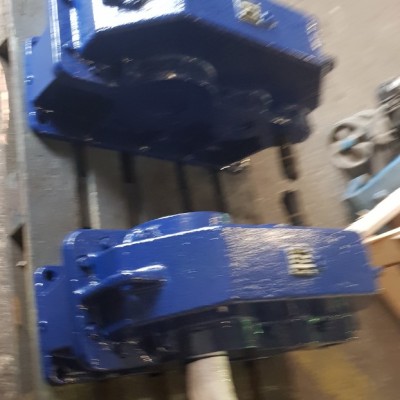

Фото – Редуктор ЦДНД 315, ЦДНД 400
