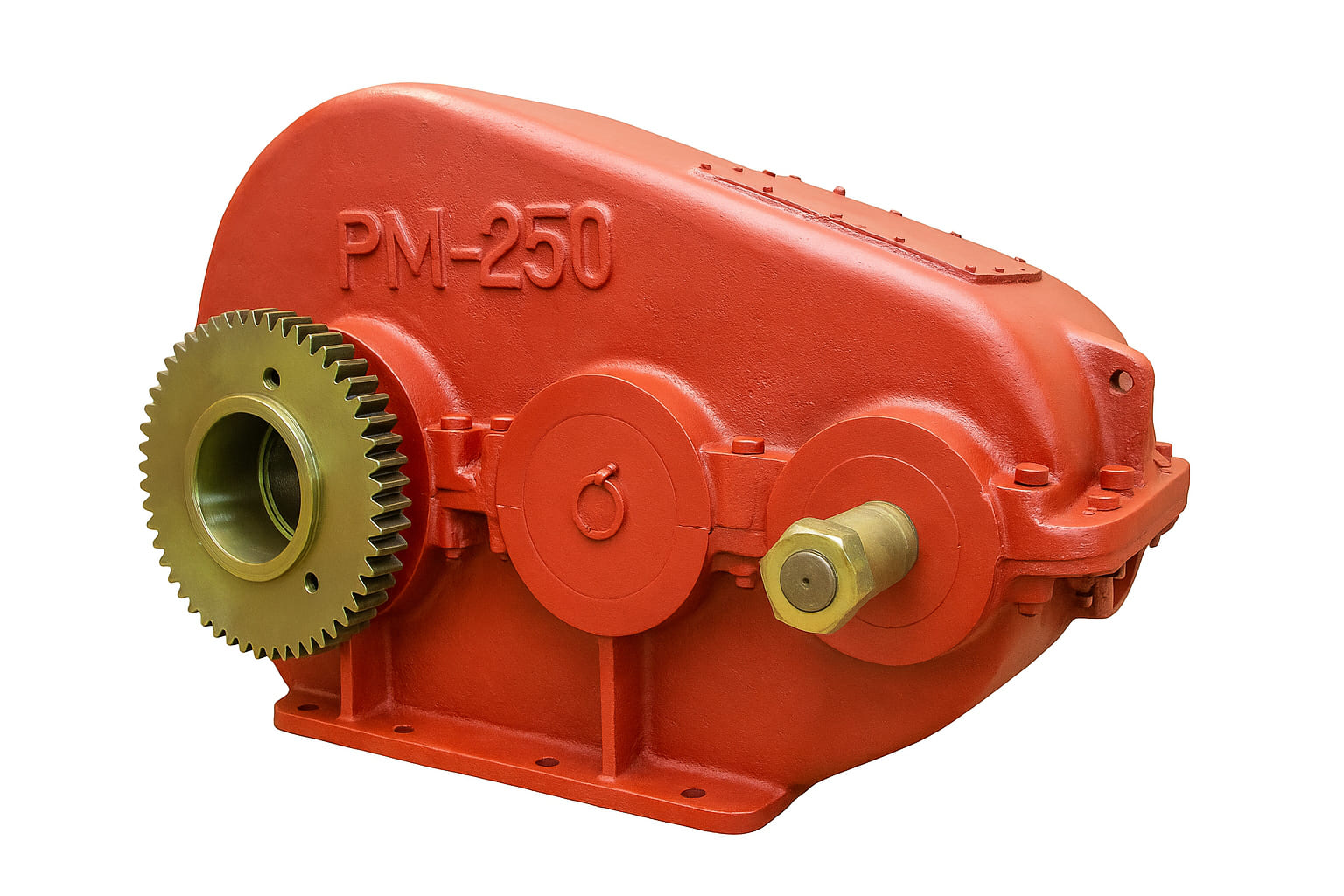

Цилиндрический редуктор РМ-250

Назначение цилиндрического редуктора РМ-250

Двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения РМ-250 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:

• умеренный климат (исполнение У)
• сухой и влажный тропический климат (исполнение Т)

Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...50.

Условия применения редуктора РМ-250:

• нагрузка постоянная и переменная, одного направления и реверсивная
• работа длительная или с периодическими остановками, вращение валов в любую сторону
• частота вращения входного вала не должна превышать 1500 об/мин
• температура окружающей среды от -40°С до +50°С
• повышенная запыленность, неагрессивная и невзрывоопасная среда

Конструктивные особенности редуктора РМ-250:

• двухступенчатая цилиндрическая передача с прямыми и косозубыми колесами
• выполнен с лапами для крепления
• предусмотрена картерная непроточная и стуйная проточная системы смазки
• имеются элементы для присоединения к струйной системе смазки

Структура обозначения редуктора: РМ-250-40-12У2

РМ-250 — габарит редуктора (межосевое расстояние)	12 — вариант сборки
40 — передаточное отношение	У2 — категория размещения

Технические характеристики цилиндрического редуктора РМ-250

Частота вращения входного вала, мин-1	Допустимые консольные нагрузки
	РБтах (кН)	РТтах (кН)	РМтах (кН)
600	3,1	24	19,1
750	2,9	22	17,6
1000	2,6	20,5	16
1250	2,4	19	15
1500	2,4	18,5	14,2

Дополнительные характеристики:

• Межосевое расстояние:
  • Первая ступень (a_w): 250 мм
  • Вторая ступень (a_w2): 150 мм
• Масса: 85 кг
• Рекомендуемые марки масел:
  • ИРп-75, Ирп-150, ТУ 38101451-68
  • ИСп-65, ИСп-110, ТУ 38101293-78
  • Mobilgear 627, Mobil D.T.E. 27, Wiolan IT 150, MO 150 и другие

Габаритные и присоединительные размеры

Основные габаритные и присоединительные размеры редуктора РМ-250
aw	250	L	540
aw2	150	L1	200
L2	238,5	l	320
l1	235	l2	45
l3	50	l4	189
l5	249	B	230
B1	190	B2	230
H	312	H1	160
h	22	d	17

Размеры концов входных валов

Тип вала	m	z	b	L	L1	к	В	d	d1
Входной вал	3	40	20	39,5	29,5	20	35	72	95

Размеры концов выходных валов

Тип вала	dm6	d1	b	l	t
Выходной вал	55	65	16	82	60

Рис. 6 - Размеры концов выходных валов в виде зубчатой муфты

Указания мер безопасности

В процессе эксплуатации и обслуживания цилиндрического редуктора РМ-250 необходимо:

• заливать и сливать масло, а также проверять уровень масла только при полной остановке редуктора
• защитить концы валов и соединительные муфты предохранительными кожухами
• снять действие консольных нагрузок на концы валов и отсоединить муфты при разборке редуктора
• производить включение редуктора только после его закрепления
• соблюдать правила по технике безопасности для такелажных, слесарных и сварочных работ при ремонтных работах

Подготовка редуктора РМ-250 к работе

1. Установить редуктор при монтаже на жесткую опору только в горизонтальном положении основанием вниз, надежно закрепить болтами, класс прочности материала 5.8. по ГОСТ 1739.4-87, предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
2. Удалить перед установкой редуктора упаковочный материал с выходных валов, очистить поверхность от консервации с помощью ветоши, увлажненной бензином, керосином, или другими растворителями.
3. Залить в редуктор перед началом эксплуатации требуемый сорт масла через отверстие в крышке редуктора при открытом контрольном отверстии. Смазку подавать до тех пор, пока масло не выступит из контрольного отверстия.
4. Заменить масло с целью удаления металлической мелкой стружки от приработки зубчатых передач рекомендуется после работы редуктора в течение 1-2 смен.
5. Проверить перед пуском регулировку подшипников, провернуть редуктор вхолостую, подтянуть до отказа все его болтовые соединения.
