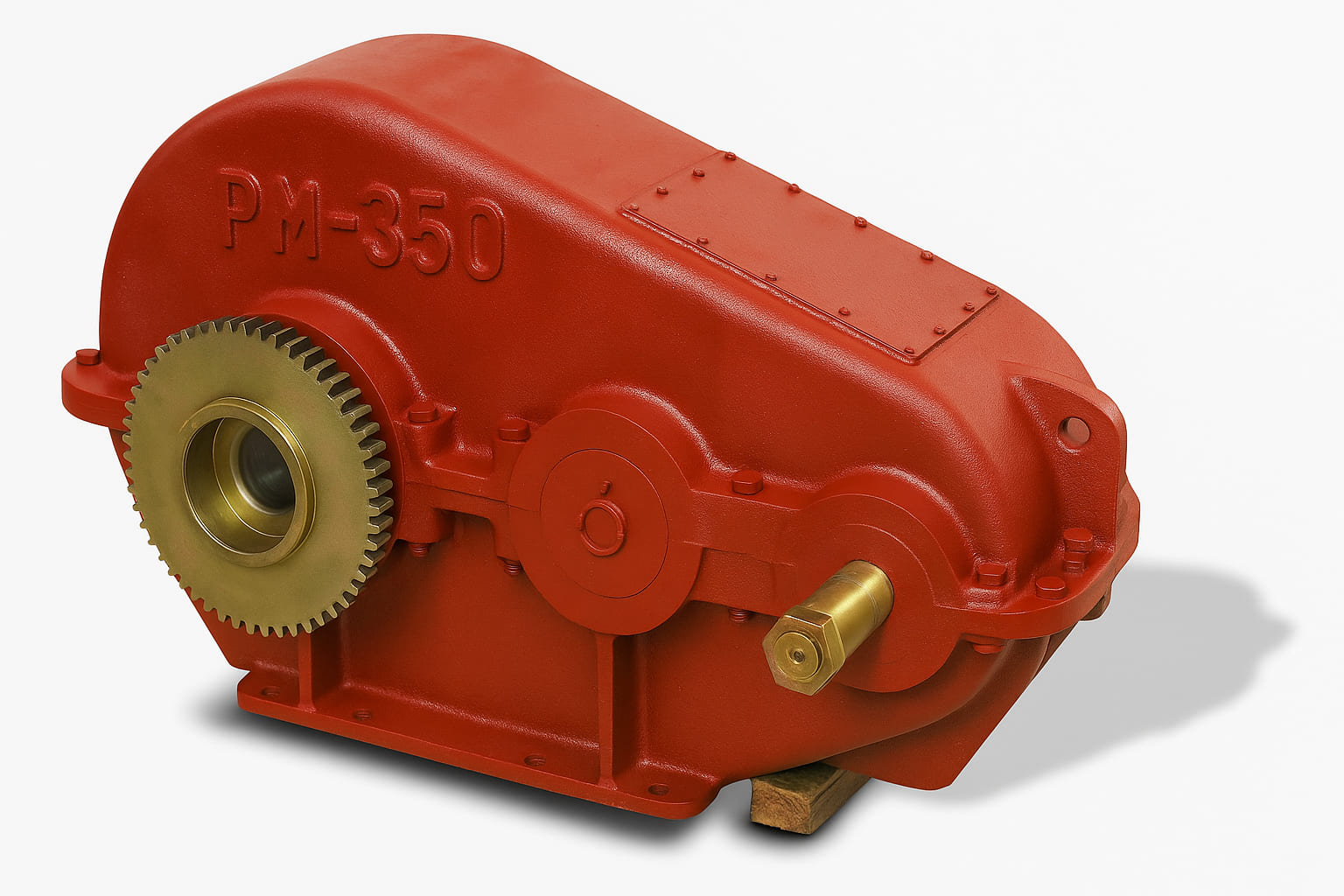

Двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения РМ-350 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:
умеренный климат (исполнение У)
сухой и влажный тропический климат (исполнение Т)
Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...50.
Условия применения редуктора РМ-350:
нагрузка постоянная и переменная, одного направления и реверсивная
работа длительная или с периодическими остановками, вращение валов в любую сторону
частота вращения входного вала не должна превышать 1500 об/мин
температура окружающей среды от -40°С до +50°С
повышенная запыленность, неагрессивная и невзрывоопасная среда
Конструктивные особенности редуктора РМ-350:
двухступенчатая цилиндрическая передача с прямыми и косозубыми колесами
выполнен с лапами для крепления
предусмотрена картерная непроточная и стуйная проточная системы смазки
имеются элементы для присоединения к струйной системе смазки
Структура обозначения редуктора: РМ-350-40-12У2
РМ-350 — габарит редуктора (межосевое расстояние)
12 — вариант сборки
40 — передаточное отношение
У2 — категория размещения
Расположение валов цилиндрического редуктора РМ-350
I - с концами валов под муфты, в виде части зубчатой муфты
II - с концами под муфты
Технические характеристики цилиндрического редуктора РМ-350
Частота вращения входного вала, мин-1
Допустимые консольные нагрузки
РБтах (кН)
РТтах (кН)
РМтах (кН)
600
3,8
24
18,4
750
3,5
22,5
16,9
1000
3,1
20
16
1250
2,9
18,5
14
1500
2,9
17,5
13,7
Условные обозначения:
РБтах- максимально допустимая консольная нагрузка на входном валу, кН;
РТтах- максимально допустимая консольная нагрузка на выходном валу, кН;
РМтах" - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.
Дополнительные характеристики:
Межосевое расстояние:
Первая ступень (aw): 350 мм
Вторая ступень (aw2): 200 мм
Масса:145 кг
Рекомендуемые марки масел:
ИРп-75, Ирп-150, ТУ 38101451-68
ИСп-65, ИСп-110, ТУ 38101293-78
Mobilgear 627, Mobil D.T.E. 27, Wiolan IT 150, MO 150 и другие
Габаритные и присоединительные размеры
Основные габаритные и присоединительные размеры редуктора РМ-350
aw
350
L
710
aw2
200
L1
260
L2
268,5
l
415
l1
310
l2
50
l3
60
l4
238
l5
280
B
270
B1
250
B2
290
H
400
H1
200
h
23
d
17
Размеры концов входных валов
Тип вала
m
z
b
L
L1
к
В
d
d1
Входной вал
3
48
25
54,5
16
24,5
45
90
110
Размеры концов выходных валов
Тип вала
dm6
d1
b
l
t
Выходной вал
55
65
16
82
60
Указания мер безопасности
В процессе эксплуатации и обслуживания цилиндрического редуктора РМ-350 необходимо:
заливать и сливать масло, а также проверять уровень масла только при полной остановке редуктора
защитить концы валов и соединительные муфты предохранительными кожухами
снять действие консольных нагрузок на концы валов и отсоединить муфты при разборке редуктора
производить включение редуктора только после его закрепления
соблюдать правила по технике безопасности для такелажных, слесарных и сварочных работ при ремонтных работах
Подготовка редуктора РМ-350 к работе
Установить редуктор при монтаже на жесткую опору только в горизонтальном положении основанием вниз, надежно закрепить болтами, класс прочности материала 5.8. по ГОСТ 1739.4-87, предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
Удалить перед установкой редуктора упаковочный материал с выходных валов, очистить поверхность от консервации с помощью ветоши, увлажненной бензином, керосином, или другими растворителями.
Залить в редуктор перед началом эксплуатации требуемый сорт масла через отверстие в крышке редуктора при открытом контрольном отверстии. Смазку подавать до тех пор, пока масло не выступит из контрольного отверстия.
Заменить масло с целью удаления металлической мелкой стружки от приработки зубчатых передач рекомендуется после работы редуктора в течение 1-2 смен.
Проверить перед пуском регулировку подшипников, провернуть редуктор вхолостую, подтянуть до отказа все его болтовые соединения.
