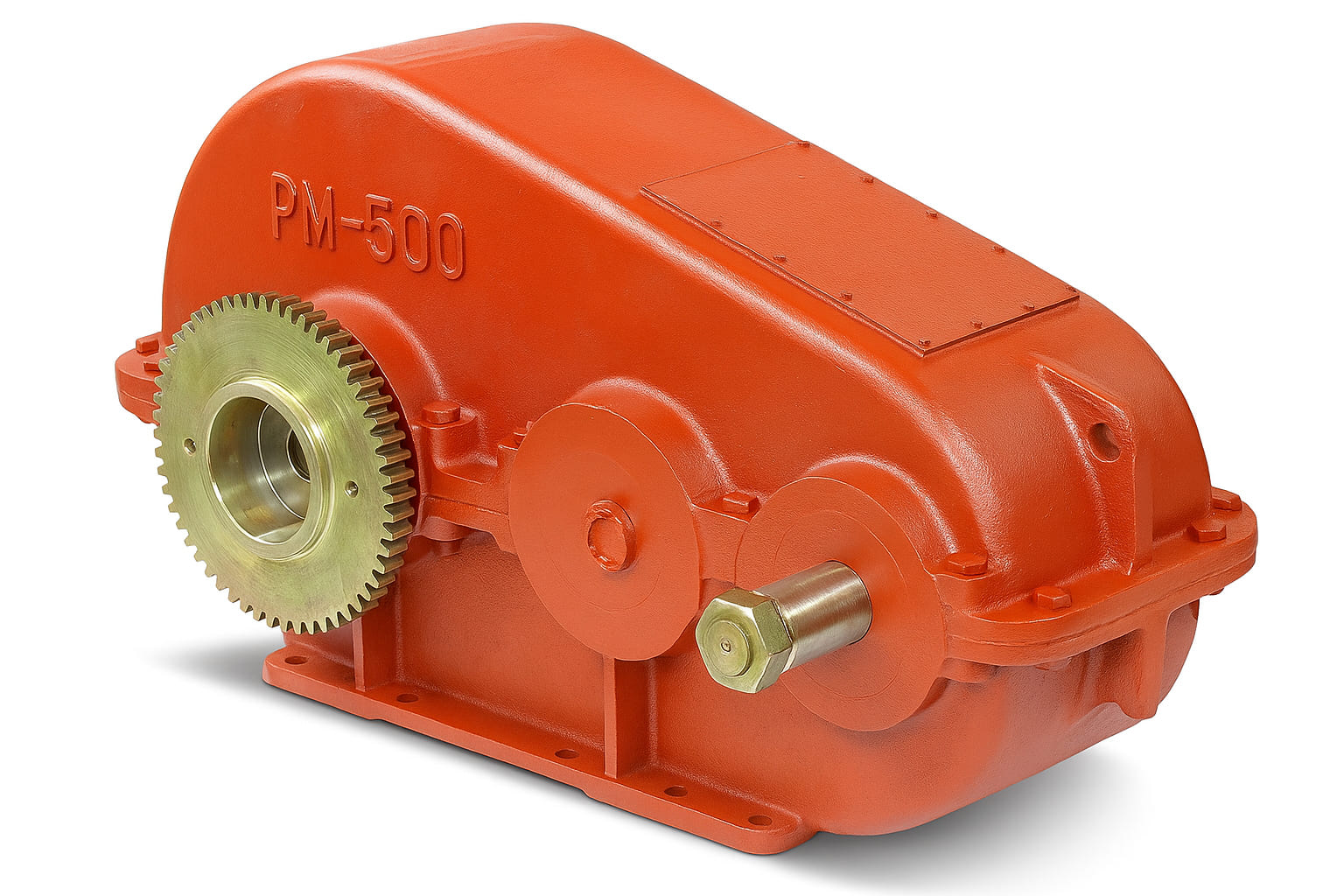

Цилиндрический редуктор РМ-500

Назначение цилиндрического редуктора РМ-500

Двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения РМ-500 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:

• умеренный климат (исполнение У)
• сухой и влажный тропический климат (исполнение Т)

Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...50.

Условия применения редуктора РМ-500:

• нагрузка постоянная и переменная, одного направления и реверсивная
• работа длительная или с периодическими остановками, вращение валов в любую сторону
• частота вращения входного вала не должна превышать 1500 об/мин
• температура окружающей среды от -40°С до +50°С
• повышенная запыленность, неагрессивная и невзрывоопасная среда

Конструктивные особенности редуктора РМ-500:

• двухступенчатая цилиндрическая передача с прямыми и косозубыми колесами
• выполнен с лапами для крепления
• предусмотрена картерная непроточная и стуйная проточная системы смазки
• имеются элементы для присоединения к струйной системе смазки

Структура обозначения редуктора: РМ-500-40-12У2

РМ-500 — габарит редуктора (межосевое расстояние)	12 — вариант сборки
40 — передаточное отношение	У2 — категория размещения

В обозначении редуктора РМ-500 с концом выходного вала в виде части зубчатой муфты 12-МУ2 указывается число зубьев муфты z = 48.

Расположение валов цилиндрического редуктора РМ-500

I - с концами валов под муфты, в виде части зубчатой муфты

II - с концами под муфты

Технические характеристики цилиндрического редуктора РМ-500

Частота вращения входного вала, мин-1	Допустимые консольные нагрузки
	РБтах (кН)	РТтах (кН)	РМтах (кН)
600	4,3	23,5	21,3
750	4,0	22	19,6
1000	3,5	19,5	17,7
1250	3,2	18	16,4
1500	3,0	17	16,45

Условные обозначения:

• Р_Бтах - максимально допустимая консольная нагрузка на входном валу, кН;
• Р_Ттах - максимально допустимая консольная нагрузка на выходном валу, кН;
• Р_Мтах" - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

Дополнительные характеристики:

• Межосевое расстояние:
  • Первая ступень (a_w): 500 мм
  • Вторая ступень (a_w2): 300 мм
• Масса: 390 кг
• Рекомендуемые марки масел:
  • ИРп-75, Ирп-150, ТУ 38101451-68
  • ИСп-65, ИСп-110, ТУ 38101293-78
  • Mobilgear 627, Mobil D.T.E. 27, Wiolan IT 150, MO 150 и другие

Габаритные и присоединительные размеры

Основные габаритные и присоединительные размеры редуктора РМ-500
aw	500	L	986
aw2	300	L1	330
L2	330	l	620
l1	480	l2	110
l3	87	l4	338
l5	420	B	350
B1	310	B2	350
H	592	H1	300
h	25	d	17

Размеры концов входных валов

Тип вала	m	z	b	L	L1	к	В	d	d1
Входной вал	4	56	35	63	16	32	50	120	170

Размеры концов выходных валов

Тип вала	dm6	d1	b	l	t
Выходной вал	80	90	22	123	88

Указания мер безопасности

В процессе эксплуатации и обслуживания цилиндрического редуктора РМ-500 необходимо:

• заливать и сливать масло, а также проверять уровень масла только при полной остановке редуктора
• защитить концы валов и соединительные муфты предохранительными кожухами
• снять действие консольных нагрузок на концы валов и отсоединить муфты при разборке редуктора
• производить включение редуктора только после его закрепления
• соблюдать правила по технике безопасности для такелажных, слесарных и сварочных работ при ремонтных работах

Подготовка редуктора РМ-500 к работе

1. Установить редуктор при монтаже на жесткую опору только в горизонтальном положении основанием вниз, надежно закрепить болтами, класс прочности материала 5.8. по ГОСТ 1739.4-87, предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
2. Удалить перед установкой редуктора упаковочный материал с выходных валов, очистить поверхность от консервации с помощью ветоши, увлажненной бензином, керосином, или другими растворителями.
3. Залить в редуктор перед началом эксплуатации требуемый сорт масла через отверстие в крышке редуктора при открытом контрольном отверстии. Смазку подавать до тех пор, пока масло не выступит из контрольного отверстия.
4. Заменить масло с целью удаления металлической мелкой стружки от приработки зубчатых передач рекомендуется после работы редуктора в течение 1-2 смен.
5. Проверить перед пуском регулировку подшипников, провернуть редуктор вхолостую, подтянуть до отказа все его болтовые соединения.
