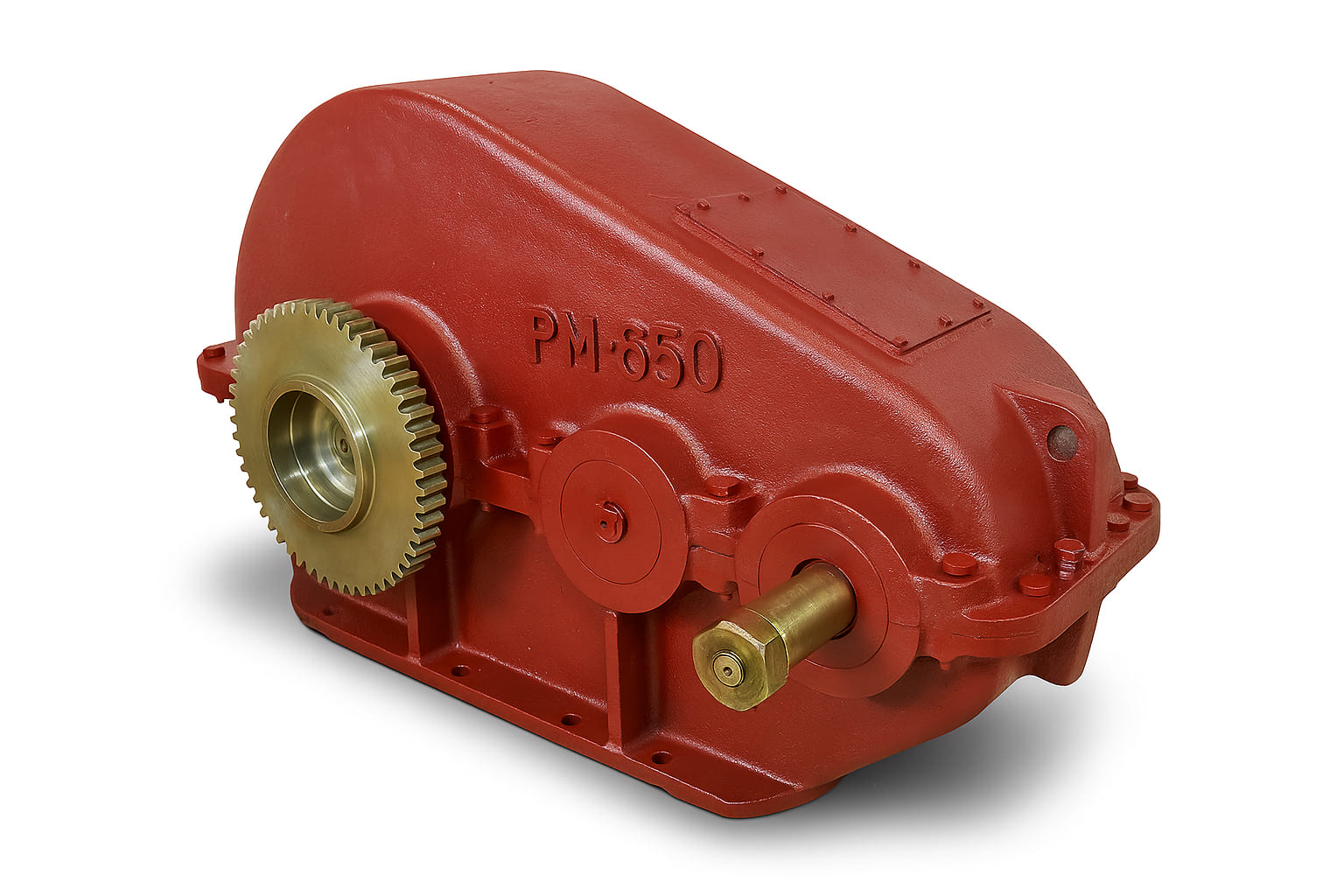

Цилиндрический редуктор РМ-650

Назначение цилиндрического редуктора РМ-650

Двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения РМ-650 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:

• умеренный климат (исполнение У)
• сухой и влажный тропический климат (исполнение Т)

Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...50.

Условия применения редуктора РМ-650:

• нагрузка постоянная и переменная, одного направления и реверсивная
• работа длительная или с периодическими остановками, вращение валов в любую сторону
• частота вращения входного вала не должна превышать 1500 об/мин
• температура окружающей среды от -40°С до +50°С
• повышенная запыленность, неагрессивная и невзрывоопасная среда

Конструктивные особенности редуктора РМ-650:

• двухступенчатая цилиндрическая передача с прямыми и косозубыми колесами
• выполнен с лапами для крепления
• предусмотрена картерная непроточная и стуйная проточная системы смазки
• имеются элементы для присоединения к струйной системе смазки

Структура обозначения редуктора: РМ-650-40-12У2

РМ-650 — габарит редуктора (межосевое расстояние)	12 — вариант сборки
40 — передаточное отношение	У2 — категория размещения

Расположение валов цилиндрического редуктора РМ-650

I - с концами валов под муфты, в виде части зубчатой муфты

II - с концами под муфты

Технические характеристики цилиндрического редуктора РМ-650

Частота вращения входного вала, мин-1	Допустимые консольные нагрузки
	РБтах (кН)	РТтах (кН)	РМтах (кН)
600	4,5	114	113
750	4,3	110	106,3
1000	3,8	96	97,6
1250	3,35	90,5	91
1500	3,1	86,5	89

Условные обозначения:

• Р_Бтах - максимально допустимая консольная нагрузка на входном валу, кН;
• Р_Ттах - максимально допустимая консольная нагрузка на выходном валу, кН;
• Р_Мтах" - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

Дополнительные характеристики:

• Межосевое расстояние:
  • Первая ступень (a_w): 650 мм
  • Вторая ступень (a_w2): 400 мм
• Масса: 878 кг
• Рекомендуемые марки масел:
  • ИРп-75, Ирп-150, ТУ 38101451-68
  • ИСп-65, ИСп-110, ТУ 38101293-78
  • Mobilgear 627, Mobil D.T.E. 27, Wiolan IT 150, MO 150 и другие

Габаритные и присоединительные размеры

Основные габаритные и присоединительные размеры редуктора РМ-650
aw	650	L	1278
aw2	400	L1	430
L2	430	l	830
l1	490	l2	215
l3	155	l4	445
l5	460	B	470
B1	410	B2	470
B3	318	H	697
H1	320	H2	95
h	35	d	25

Размеры концов входных валов

Тип вала	m	z	b	L	L1	к	В	d	d1
Входной вал	6	56	40	75	16	32	68	170	260

Размеры концов выходных валов

Тип вала	dm6	d1	b	l	t
Выходной вал	110	130	28	165	120

Указания мер безопасности

В процессе эксплуатации и обслуживания цилиндрического редуктора РМ-650 необходимо:

• заливать и сливать масло, а также проверять уровень масла только при полной остановке редуктора
• защитить концы валов и соединительные муфты предохранительными кожухами
• снять действие консольных нагрузок на концы валов и отсоединить муфты при разборке редуктора
• производить включение редуктора только после его закрепления
• соблюдать правила по технике безопасности для такелажных, слесарных и сварочных работ при ремонтных работах

Подготовка редуктора РМ-650 к работе

1. Установить редуктор при монтаже на жесткую опору только в горизонтальном положении основанием вниз, надежно закрепить болтами, класс прочности материала 5.8. по ГОСТ 1739.4-87, предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
2. Удалить перед установкой редуктора упаковочный материал с выходных валов, очистить поверхность от консервации с помощью ветоши, увлажненной бензином, керосином, или другими растворителями.
3. Залить в редуктор перед началом эксплуатации требуемый сорт масла через отверстие в крышке редуктора при открытом контрольном отверстии. Смазку подавать до тех пор, пока масло не выступит из контрольного отверстия.
4. Заменить масло с целью удаления металлической мелкой стружки от приработки зубчатых передач рекомендуется после работы редуктора в течение 1-2 смен.
5. Проверить перед пуском регулировку подшипников, провернуть редуктор вхолостую, подтянуть до отказа все его болтовые соединения.
