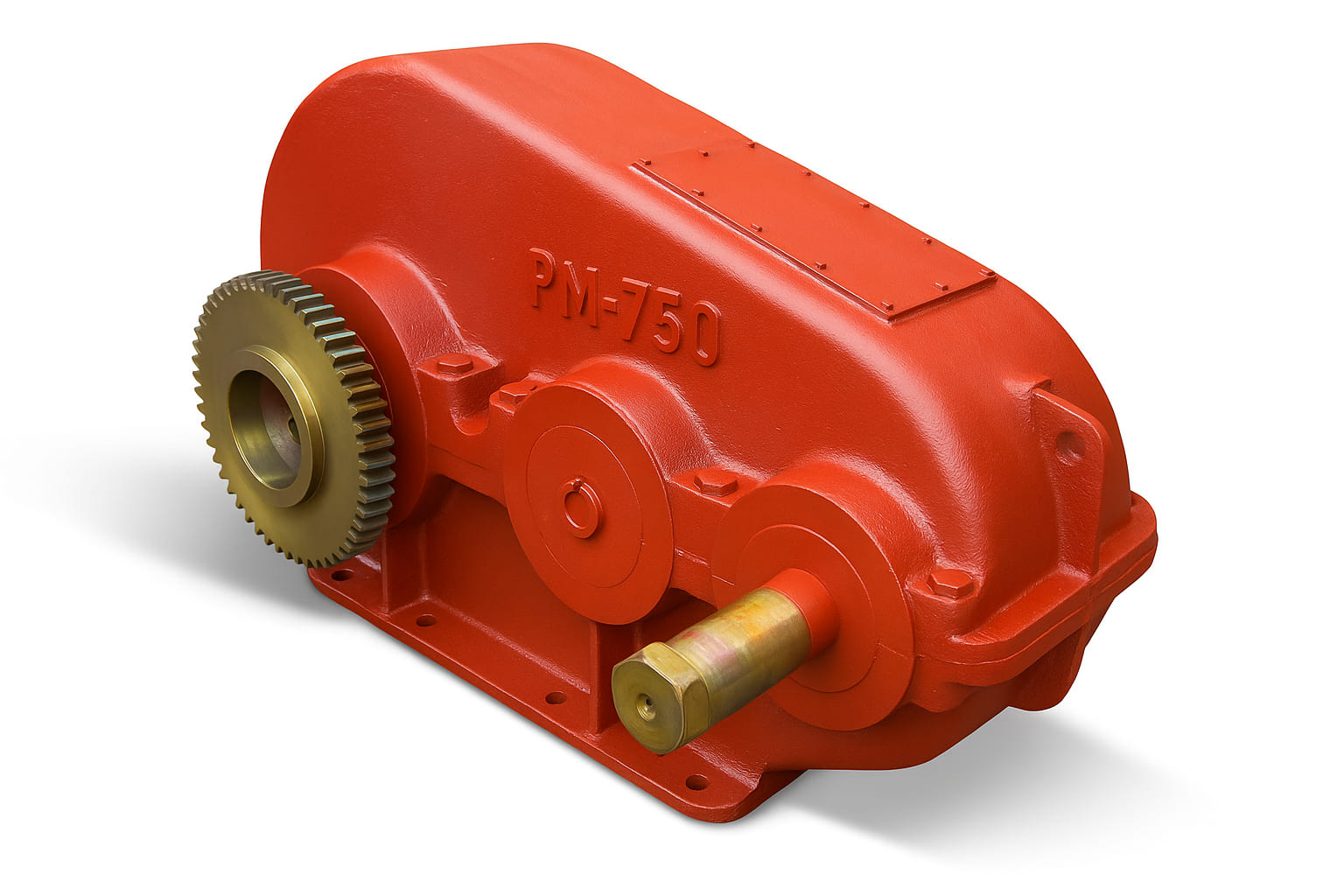

Двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения РМ-750 предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:
умеренный климат (исполнение У)
сухой и влажный тропический климат (исполнение Т)
Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...50.
Условия применения редуктора РМ-750:
нагрузка постоянная и переменная, одного направления и реверсивная
работа длительная или с периодическими остановками, вращение валов в любую сторону
частота вращения входного вала не должна превышать 1500 об/мин
температура окружающей среды от -40°С до +50°С
повышенная запыленность, неагрессивная и невзрывоопасная среда
Конструктивные особенности редуктора РМ-750:
двухступенчатая цилиндрическая передача с прямыми и косозубыми колесами
выполнен с лапами для крепления
предусмотрена картерная непроточная и стуйная проточная системы смазки
имеются элементы для присоединения к струйной системе смазки
Структура обозначения редуктора: РМ-750-40-12У2
РМ-750 — габарит редуктора (межосевое расстояние)
12 — вариант сборки
40 — передаточное отношение
У2 — категория размещения
Расположение валов цилиндрического редуктора РМ-750
I - с концами валов под муфты, в виде части зубчатой муфты
II - с концами под муфты
Технические характеристики цилиндрического редуктора РМ-750
Частота вращения входного вала, мин-1
Допустимые консольные нагрузки
РБтах (кН)
РТтах (кН)
РМтах (кН)
600
6,7
105
113,3
750
6,3
97,5
105
1000
5,5
88,5
96,1
1250
5,0
81,5
89,7
1500
4,6
79
89,2
Условные обозначения:
РБтах- максимально допустимая консольная нагрузка на входном валу, кН;
РТтах- максимально допустимая консольная нагрузка на выходном валу, кН;
РМтах" - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.
Дополнительные характеристики:
Межосевое расстояние:
Первая ступень (aw): 750 мм
Вторая ступень (aw2): 450 мм
Масса:1030 кг
Рекомендуемые марки масел:
ИРп-75, Ирп-150, ТУ 38101451-68
ИСп-65, ИСп-110, ТУ 38101293-78
Mobilgear 627, Mobil D.T.E. 27, Wiolan IT 150, MO 150 и другие
Габаритные и присоединительные размеры
Основные габаритные и присоединительные размеры редуктора РМ-750
aw
750
L
1448
aw2
450
L1
450
L2
475
l
1025
l1
620
l2
275
l3
230
l4
491
l5
525
B
510
B1
450
B2
510
B3
356
H
743
H1
320
H2
130
h
35
d
25
Размеры концов входных валов
Тип вала
m
z
b
L
L1
к
В
d
d1
Входной вал
6
56
40
75
16
32
68
170
260
Размеры концов выходных валов
Тип вала
dm6
d1
b
l
t
Выходной вал
110
130
28
165
120
Указания мер безопасности
В процессе эксплуатации и обслуживания цилиндрического редуктора РМ-750 необходимо:
заливать и сливать масло, а также проверять уровень масла только при полной остановке редуктора
защитить концы валов и соединительные муфты предохранительными кожухами
снять действие консольных нагрузок на концы валов и отсоединить муфты при разборке редуктора
производить включение редуктора только после его закрепления
соблюдать правила по технике безопасности для такелажных, слесарных и сварочных работ при ремонтных работах
Подготовка редуктора РМ-750 к работе
Установить редуктор при монтаже на жесткую опору только в горизонтальном положении основанием вниз, надежно закрепить болтами, класс прочности материала 5.8. по ГОСТ 1739.4-87, предусмотреть свободный доступ к пробкам для залива, контроля и слива масла.
Удалить перед установкой редуктора упаковочный материал с выходных валов, очистить поверхность от консервации с помощью ветоши, увлажненной бензином, керосином, или другими растворителями.
Залить в редуктор перед началом эксплуатации требуемый сорт масла через отверстие в крышке редуктора при открытом контрольном отверстии. Смазку подавать до тех пор, пока масло не выступит из контрольного отверстия.
Заменить масло с целью удаления металлической мелкой стружки от приработки зубчатых передач рекомендуется после работы редуктора в течение 1-2 смен.
Проверить перед пуском регулировку подшипников, провернуть редуктор вхолостую, подтянуть до отказа все его болтовые соединения.
