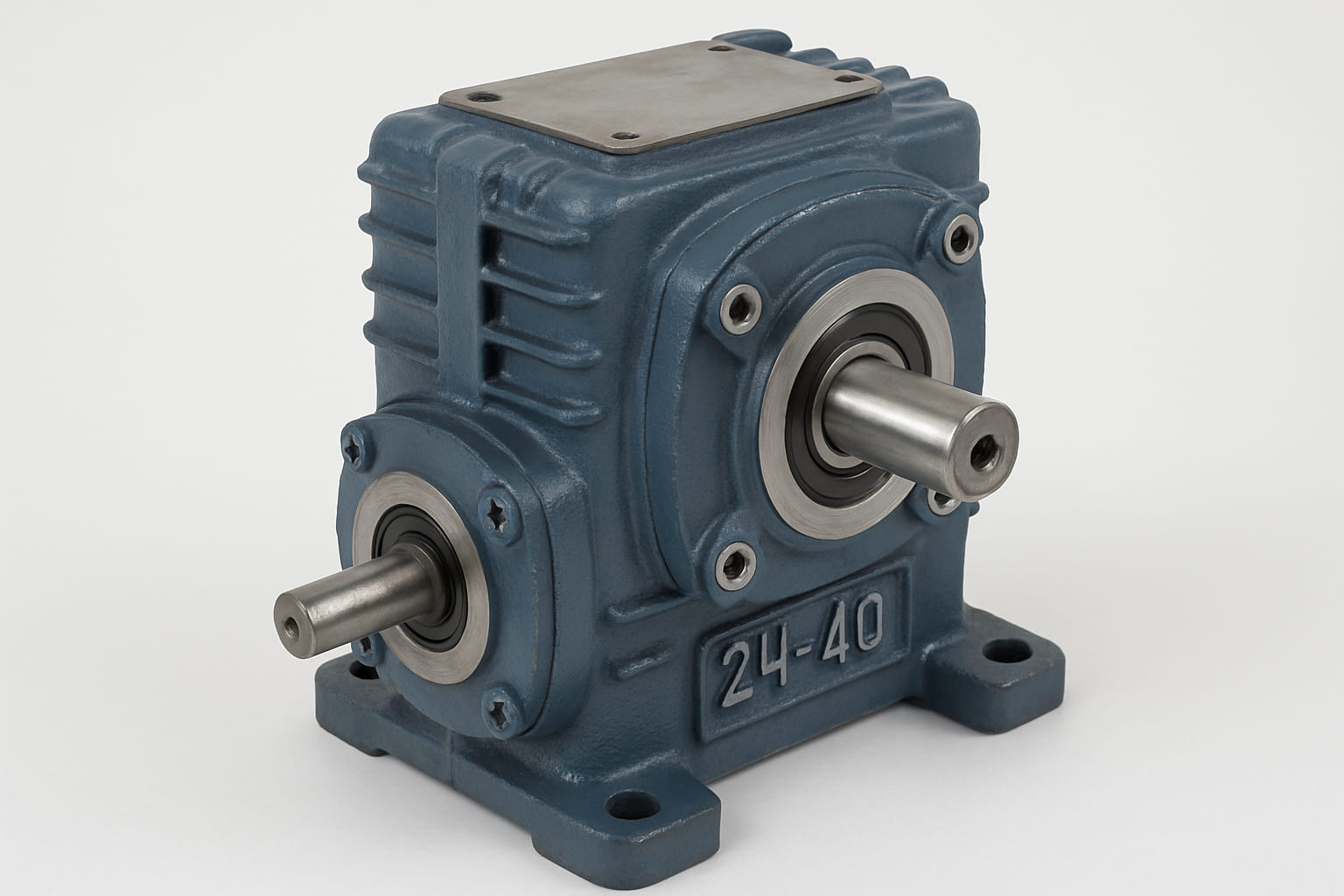

Червячный редуктор 2Ч-40

Назначение червячного редуктора 2Ч-40

Редуктор 2Ч-40 представляет собой компактное одноступенчатое решение для приводов малой мощности. Этот агрегат оптимален для применения в условиях ограниченного пространства при необходимости передачи умеренных крутящих моментов.

• Климатическое исполнение: У, Т, УХЛ, О
• Категории размещения: 1-4 по ГОСТ 15150-69
• Максимальная частота вращения: 1500 об/мин
• Диапазон передаточных чисел: 8-80

Эксплуатационные особенности:

• Работа с постоянными и переменными нагрузками
• Длительный ресурс при непрерывной работе до 24 часов
• Реверсивный режим работы
• Температурный диапазон: -40°С...+50°С

Структура обозначения: 2Ч-40-31,5-51 1110 У2

2Ч - червячный одноступенчатый	51 - вариант сборки
40 - межосевое расстояние (мм)	1110 - исполнение по монтажу
31,5 - передаточное число	У2 - климатическое исполнение

Технические характеристики червячного редуктора 2Ч-40

U ном.	U фак.	1500 об/мин
		Мт (Н·м)	η (КПД)
8	7,75	28	0,87
10	9,75	28	0,85
12,5	12,25	26	0,83
16	15,5	28	0,81
20	19,5	28	0,76
25	24,5	26	0,73
31,5	31	32	0,70
40	39	29	0,63
50	49	28	0,60
63	64	26	0,58

Габаритные и присоединительные размеры 2Ч-40

Параметр	Значение (мм)	Параметр	Значение (мм)	Параметр	Значение (мм)
aw	40	A1	150	A2	140
A3	35	A4	105	B1	100
B2	164	B3	182	B4	120
H	72	H1	180	H2	55
H3	30	H4	37	H5	115
L1	100	L2	90	L3	180
L4	75	L5	32	b1	3
b2	6	d1	16	d2	18
d3	14,6	d4	М5	d5	М5
d6	10,5	d7	16	d8	23
d9	60	d10	13	h1	3
h2	6	l1	28	l2	28
l3	15	l4	15	l5	8
l6	72	l7	20	l8	112
s	4	t1	1,8	t2	14,5
Шлицы	22×1,5×7Н	Объем масла	0,18-0,3 л	Масса	6,7 кг

Рис 1. Выходной вал



Рис 2. Входной вал



Рис 3. Варианты сборки редукторов



Рис 4. Варианты расположения червячной пары



Рис 5. Варианты расположения лап по плоскости
