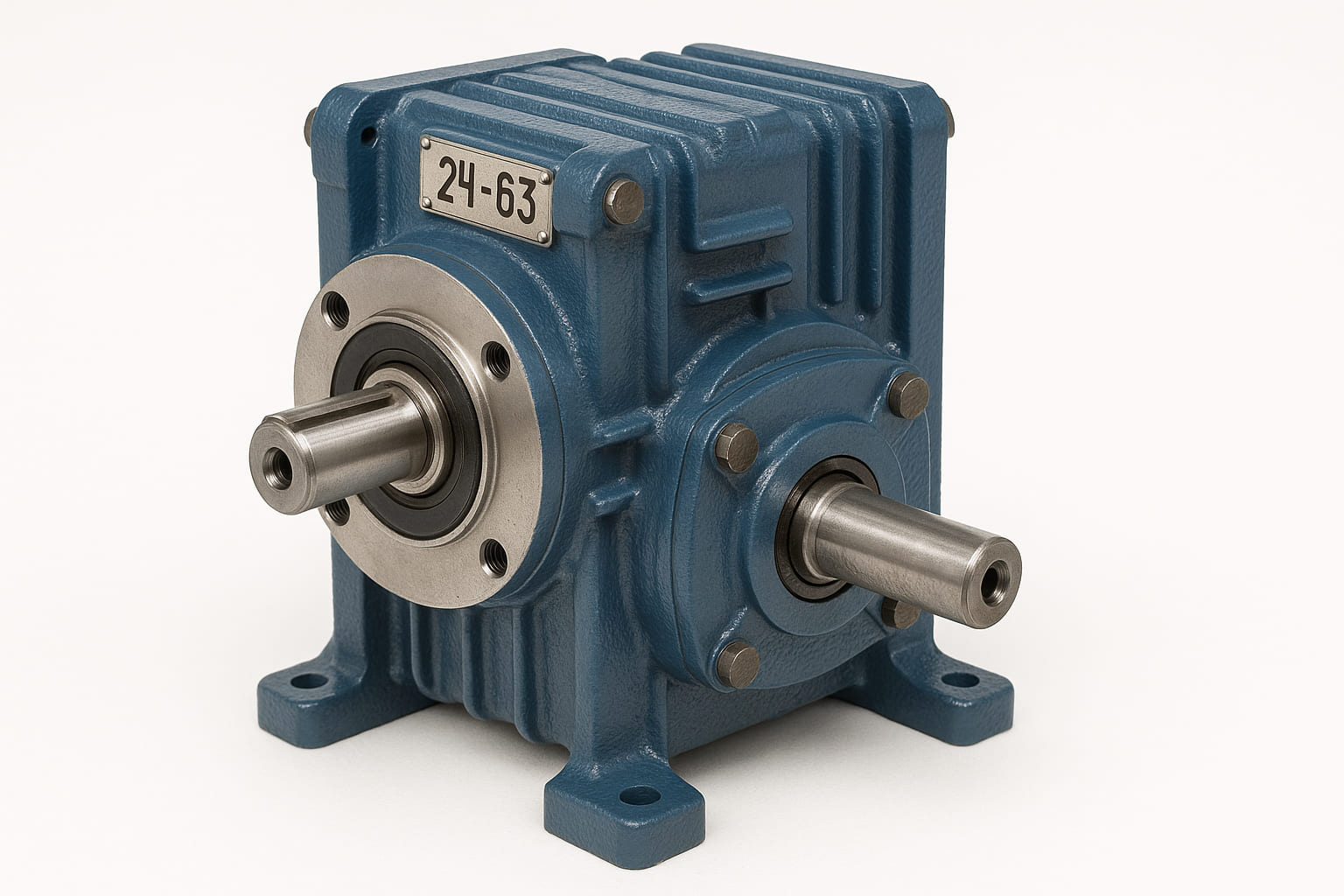

Червячный редуктор 2Ч-63

Назначение червячного редуктора 2Ч-63

Редуктор 2Ч-63 представляет собой мощное одноступенчатое решение для приводов средней мощности. Этот агрегат обеспечивает повышенный крутящий момент при сохранении компактных габаритов, что делает его идеальным для промышленного применения.

• Климатическое исполнение: У, Т, УХЛ, О
• Категории размещения: 1-4 по ГОСТ 15150-69
• Максимальная частота вращения: 1500 об/мин
• Диапазон передаточных чисел: 8-80

Эксплуатационные особенности:

• Работа с постоянными и переменными нагрузками
• Длительный ресурс при непрерывной работе до 24 часов
• Реверсивный режим работы
• Температурный диапазон: -40°С...+50°С

Структура обозначения: 2Ч-63-31,5-51 1110 У2

2Ч - червячный одноступенчатый	51 - вариант сборки
63 - межосевое расстояние (мм)	1110 - исполнение по монтажу
31,5 - передаточное число	У2 - климатическое исполнение

Технические характеристики червячного редуктора 2Ч-63

U ном.	U фак.	1500 об/мин
		Мт (Н·м)	η (КПД)
8	7,75	105	0,89
10	9,75	100	0,88
12,5	12,75	93	0,88
16	15,5	110	0,84
20	19,5	104	0,83
25	25,5	95	0,81
31,5	31	116	0,74
40	39	110	0,73
50	51	100	0,68
63	63	93	0,62

Габаритные и присоединительные размеры 2Ч-63

Параметр	Значение (мм)	Параметр	Значение (мм)	Параметр	Значение (мм)
aw	63	A1	180	A2	165
A3	42	A4	150	B1	125
B2	197	B3	219	B4	145
H	82	H1	225	H2	59
H3	45	H4	40	H5	155
L1	145	L2	120	L3	220
L4	100	L5	36	b1	4
b2	8	d1	22	d2	28
d3	20,2	d4	М8	d5	М8
d6	10,5	d7	16	d8	33
d9	70	d10	13	h1	4
h2	7	l1	36	l2	42
l3	20	l4	20	l5	8
l6	68	l7	20	l8	108
s	5	t1	2,5	t2	24
Шлицы	32×1,5×8Н	Объем масла	0,3-0,7 л	Масса	13,1 кг

Рис 1. Выходной вал



Рис 2. Входной вал



Рис 3. Варианты сборки редукторов



Рис 4. Варианты расположения червячной пары



Рис 5. Варианты расположения лап по плоскости
