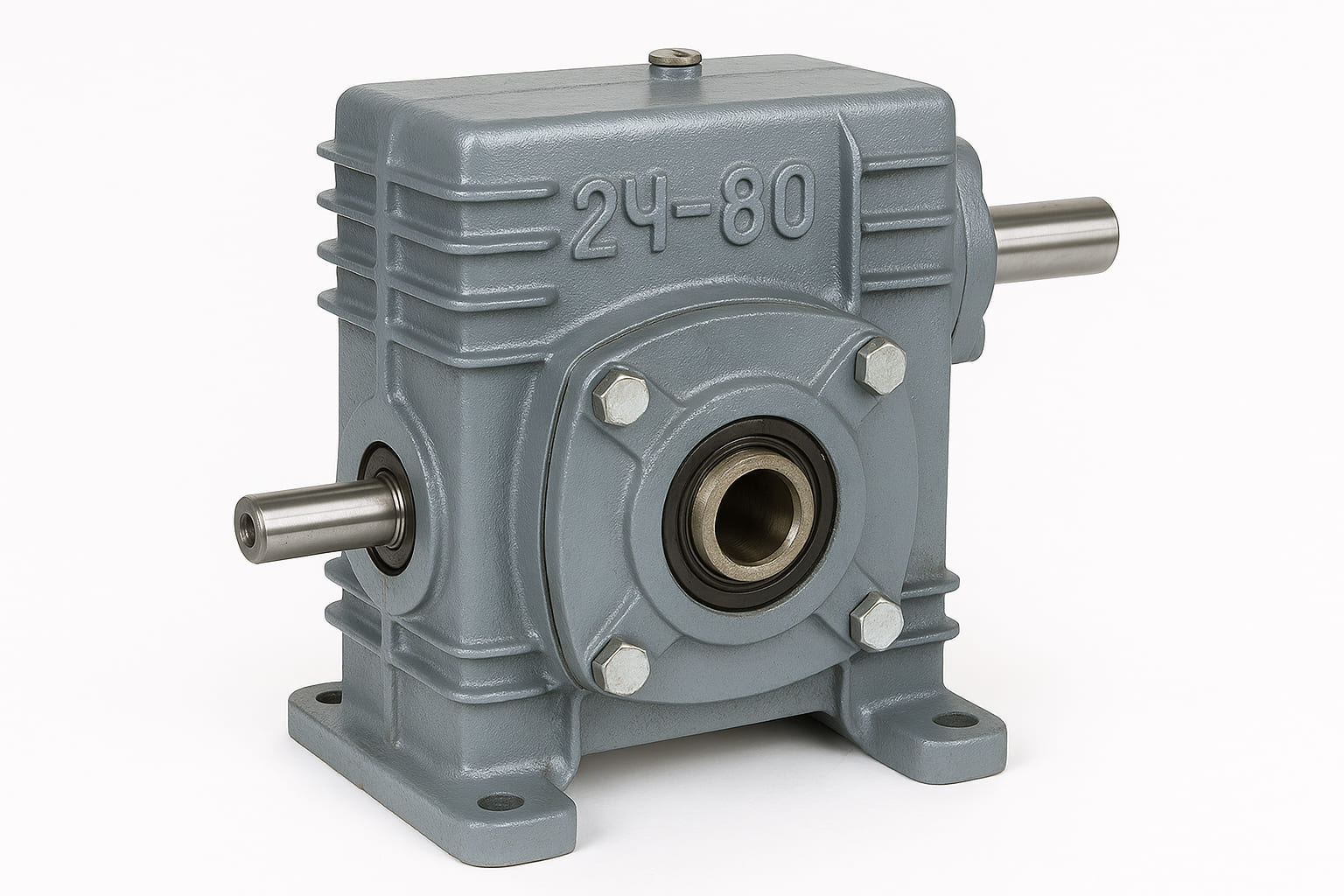

Червячный редуктор 2Ч-80

Назначение червячного редуктора 2Ч-80

Редуктор 2Ч-80 представляет собой мощное одноступенчатое решение для промышленных приводов, требующих высокого крутящего момента. Благодаря увеличенному межосевому расстоянию, этот агрегат обеспечивает exceptionalную надежность при работе с тяжелыми нагрузками в условиях интенсивной эксплуатации.

• Климатическое исполнение: У, Т, УХЛ, О
• Категории размещения: 1-4 по ГОСТ 15150-69
• Максимальная частота вращения: 1500 об/мин
• Расширенный диапазон передаточных чисел: 8-80

Конструктивные преимущества:

• Усиленная червячная пара с повышенным ресурсом работы
• Оптимизированная система смазки для продолжительной работы
• Возможность работы в реверсивном режиме
• Широкий температурный диапазон: от -40°С до +50°С
• Увеличенный срок службы при непрерывной эксплуатации

Структура обозначения: 2Ч-80-31,5-51 1110 У2

2Ч - червячный одноступенчатый	51 - вариант сборки
80 - межосевое расстояние (мм)	1110 - исполнение по монтажу
31,5 - передаточное число	У2 - климатическое исполнение

Технические характеристики червячного редуктора 2Ч-80

U ном.	U фак.	1500 об/мин
		Мт (Н·м)	η (КПД)
8	7,75	210	0,90
10	10	190	0,89
12,5	12,25	200	0,88
16	15,5	210	0,85
20	20	210	0,83
25	25,5	210	0,82
31,5	31	260	0,77
40	39	240	0,72
50	51	240	0,71
63	64	200	0,64
80	83	170	0,61

Габаритные и присоединительные размеры 2Ч-80

Параметр	Значение (мм)	Параметр	Значение (мм)	Параметр	Значение (мм)
aw	80	A1	225	A2	185
A3	50	A4	180	B1	140
B2	212	B3	250	B4	165
H	92	H1	267	H2	75
H3	50	H4	42	H5	190
L1	160	L2	145	L3	260
L4	120	L5	36	b1	5
b2	10	d1	25	d2	35
d3	22,9	d4	М8	d5	М8
d6	12,5	d7	18	d8	41
d9	90	d10	15	h1	5
h2	8	l1	42	l2	58
l3	20	l4	20	l5	8
l6	64	l7	26	l8	116
s	5	t1	3	t2	30
Шлицы	40×1,5×8Н	Объем масла	0,5-1,0 л	Масса	18,6 кг

Рис 1. Выходной вал



Рис 2. Входной вал



Рис 3. Варианты сборки редукторов



Рис 4. Варианты расположения червячной пары



Рис 5. Варианты расположения лап по плоскости
