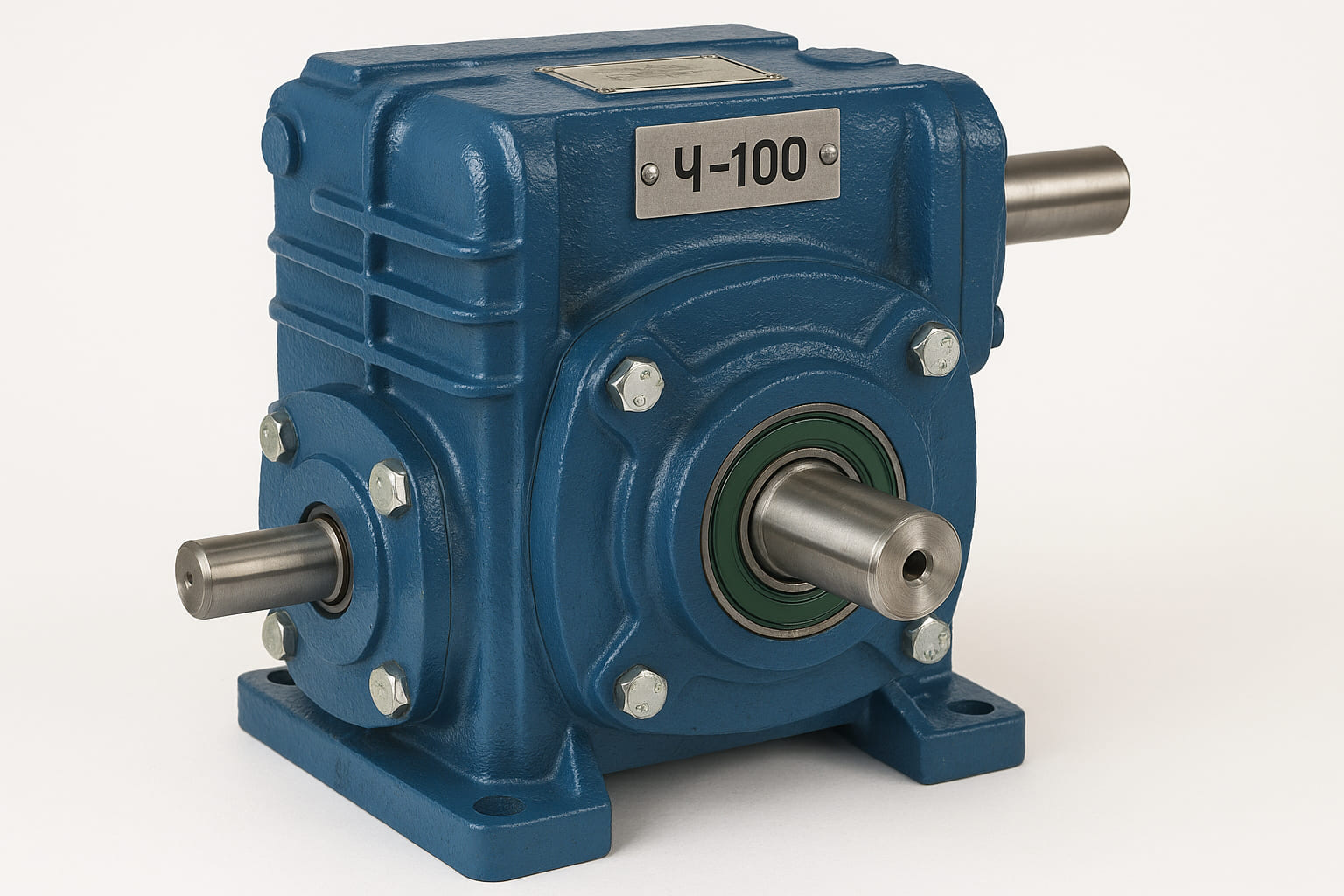

Червячный редуктор Ч-100

Оставьте заявку на червячный редуктор Ч-100

Назначение червячного редуктора Ч-100

Одноступенчатый универсальный червячный редуктор Ч-100 относится к редукторам общего назначения. Предназначен для изменения крутящего момента и частоты вращения в приводах общего промышленного применения. Эксплуатация возможна в следующих климатических условиях:

умеренный климат (исполнение У)
сухой и влажный тропический климат (исполнение Т)

Категории размещения по ГОСТ 15150-69: 1, 2, 3, 4. Диапазон передаточных чисел i = 8...80.

Условия применения редуктора Ч-100:

работа при постоянных и переменных нагрузках (однонаправленных и реверсивных)
непрерывный и прерывистый режимы работы
вращение валов в обоих направлениях
температура окружающей среды от -40°С до +50°С
неагрессивная и невзрывоопасная среда

Конструктивные особенности редуктора Ч-100:

выполнен с лапами для крепления
допускает монтаж в различных пространственных положениях:
- червяк расположен под колесом
- червяк расположен над колесом
- вертикальное расположение валов (с креплением к вертикальной поверхности)

При вертикальном монтаже возможно использование кронштейнов, которые изготавливаются потребителем согласно конкретным условиям установки.

Структура обозначения редуктора: Ч-100-40-51-УЗ-В или Ч-160-20-52-Т

Ч — тип редуктора	51 и 52 — вариант исполнения сборки
100 и 160 — межосевое расстояние	У3 и Т — климатическое исполнение
40 и 20 — передаточное число	В — поставка редуктора с вентилятором

Технические характеристики червячных редукторов Ч-100

U ном.	U факт.	1500 мин^-1		1000 мин^-1		750 мин^-1
U ном.	U факт.	Мт (Н·м)	η (КПД)	Мт (Н·м)	η (КПД)	Мт (Н·м)	η (КПД)
8	7,75	380	0,93	426	0,92	477	0,91
10	10	367	0,93	410	0,91	460	0,90
12,5	12	374	0,92	420	0,90	470	0,89
16	15,5	392	0,89	440	0,87	492	0,85
20	20	389	0,87	414	0,85	464	0,83
25	24	372	0,87	417	0,84	466	0,83
31,5	31	400	0,70	448	0,66	500	0,63
40	40	387	0,78	433	0,74	485	0,71
50	48	389	0,77	436	0,73	488	0,71
63	64	313	0,69	350	0,64	396	0,60
80	84	292	0,69	327	0,61	366	0,58

Дополнительные характеристики:

Консольная нагрузка:
- Радиальная (Р_б): 800 Н
- Осевая (Р_т): 5500 Н
Уровень звука: 80 дБА
Масса: 57 кг (в скобках указано 44 кг – возможно, облегчённая версия).

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры редуктора Ч-100
a_w	100	H	312
L	373	h	100
L₁	240	h1	18
L₂	200	h2	179
L₃	125	D	140
L₄	177	D₁	220
L₅	225	D₂	150
L₆	257	B	341
l	40	B₁	175
d	19	B₂	140
b	45	B₃	155
B₄	450	B₅	225
B₆	218	B₇	217

Тип вала	L	L₁	L₂	L₃	b	d	d₁	t	m
Конические валы
Быстроходный вал	80	58	24	18	6	32	M20x1,5-8g	17,05	-
Тихоходный вал	110	82	32	25	12	45	М30х2-8g	23,45	-
Цилиндрические валы
Быстроходный вал	80	-	-	-	10	32	-	35	-
Тихоходный вал	110	-	-	-	14	45	-	48,5	-
Полый шлицевой вал
Тихоходный вал	205	90	57.5	-	-	45	46	-	2

Габаритные и присоединительные размеры

Полый выходной вал

Вариант сборки редукторов и расположения червячной пары

Рис 6. Варианты сборки редукторов и расположения червячной пары
