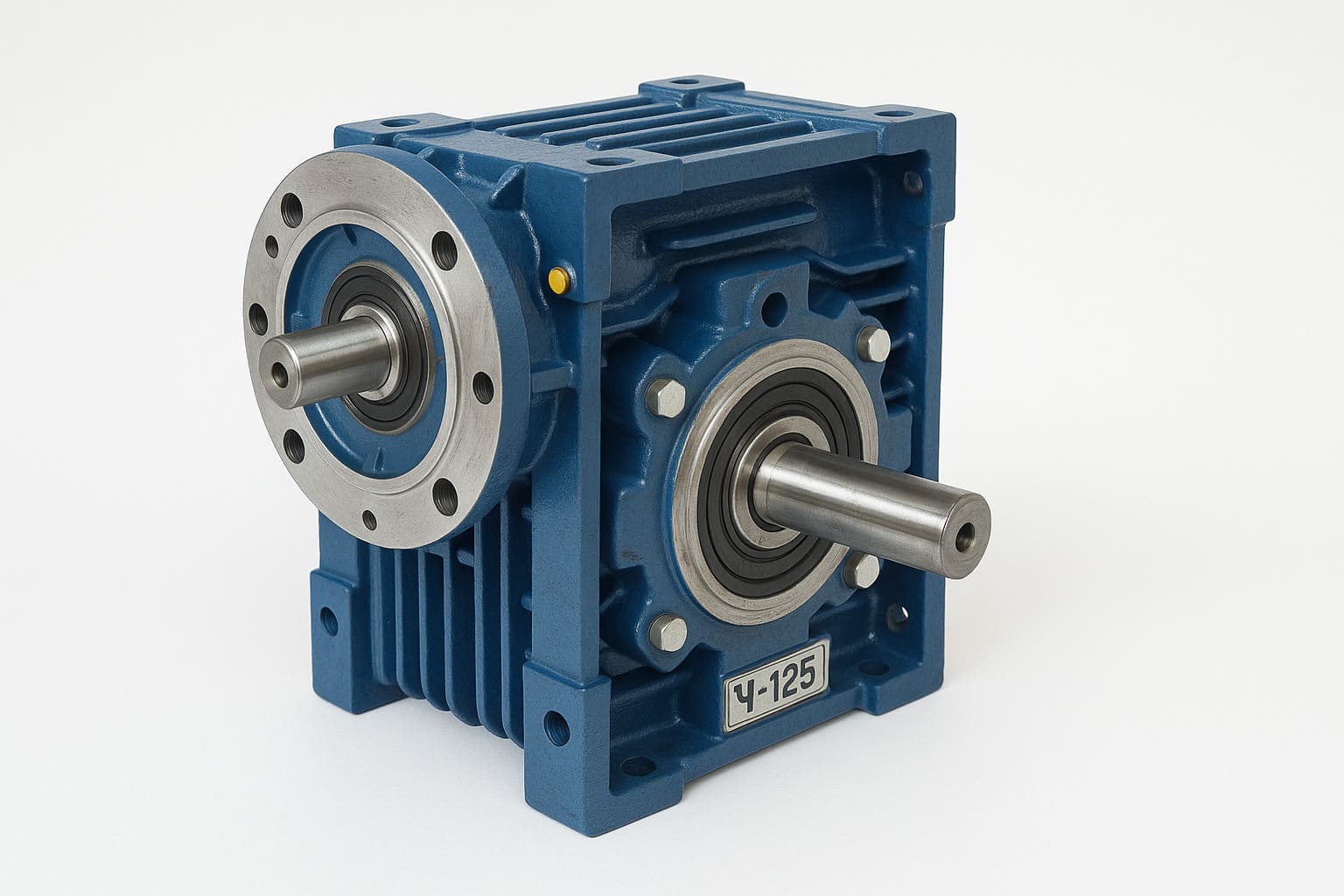

Червячный редуктор Ч-125

Особенности червячного редуктора Ч-125

Редуктор Ч-125 - это компактное одноступенчатое решение для промышленных приводов среднего класса. По сравнению с моделью Ч-160, он обладает меньшими габаритами, но сохраняет все преимущества червячной передачи:

• оптимален для умеренного климата (исполнение У)
• адаптирован для работы в условиях тропиков (исполнение Т), включая территории с сезонной повышенной влажностью

Соответствует стандартам ГОСТ 15150-69 для категорий размещения 1-4. Диапазон передаточных чисел от 8 до 80 позволяет подобрать оптимальное решение для различных задач.

Ключевые эксплуатационные особенности Ч-125:

• стабильная работа при переменных нагрузках с возможностью реверсирования
• длительный ресурс работы в непрерывном и повторно-кратковременном режимах
• универсальность монтажа с возможностью изменения пространственной ориентации
• сохранение работоспособности в диапазоне температур от -40°С до +50°С
• защищенность от воздействия неагрессивных сред

Конструктивные преимущества модели Ч-125:

• облегченная конструкция с монтажными лапами для быстрой установки
• 3 варианта компоновки:
  • классическое расположение с червяком под колесом
  • инверсное расположение с червяком над колесом
  • вертикальная компоновка для экономии пространства

Для нестандартных вариантов монтажа предусмотрена возможность установки дополнительных кронштейнов по индивидуальному заказу.

Структура обозначения редуктора: Ч-125-40-51-УЗ-В или Ч-125-20-52-Т

Ч — тип редуктора	51 и 52 — вариант исполнения сборки
125 — межосевое расстояние	У3 и Т — климатическое исполнение
40 и 20 — передаточное число	В — поставка редуктора с вентилятором

Технические характеристики червячных редукторов Ч-125

U ном.	U факт.	1500 мин-1		1000 мин-1		750 мин-1
		Мт (Н·м)	η (КПД)	Мт (Н·м)	η (КПД)	Мт (Н·м)	η (КПД)
8	8	659	0,93	758	0,92	826	0,91
10	10	636	0,93	712	0,92	800	0,91
12,5	13	626	0,92	700	0,91	785	0,89
16	16	676	0,89	757	0,87	850	0,86
20	20	653	0,88	730	0,86	820	0,84
25	25	616	0,87	690	0,84	772	0,82
31,5	32	800	0,81	890	0,78	1000	0,75
40	40	692	0,79	715	0,76	870	0,73
50	52	640	0,77	717	0,73	803	0,70
63	60	610	0,76	683	0,71	765	0,68
80	84	525	0,69	590	0,63	660	0,60

Дополнительные характеристики:

• Консольная нагрузка:
  • Радиальная (Р_б): 1200 Н
  • Осевая (Р_т): 8000 Н
• Уровень звука: 80 дБА
• Масса: 88 кг

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры редуктора Ч-125 (мм)
aw	125	H	396
L	437	h	111
L1	275	h1	22
L2	230	h2	217
L3	146	D	165
L4	210	D1	275
L5	261	D2	170
L6	290	B	363
l	45	B1	230
d	19	B2	190
b	60	B3	135
B4	460	B5	230
B6	246	B7	242

Тип вала	L	L1	L2	L3	b	d	d1	t	m
Конические валы
Быстроходный вал	80	58	24	18	6	32	M20x1,5-8g	17,05	-
Тихоходный вал	110	82	38	30	14	55	М36x3-8g	28,95	-
Цилиндрические валы
Быстроходный вал	80	-	-	-	10	32	-	35	-
Тихоходный вал	110	-	-	-	16	55	-	59	-
Полый шлицевой вал
Тихоходный вал	230	110	60	-	-	55	60	-	2,5

Рис 6. Варианты сборки редукторов и расположения червячной пары
