Червячный редуктор Ч-160

Назначение червячного редуктора Ч-160

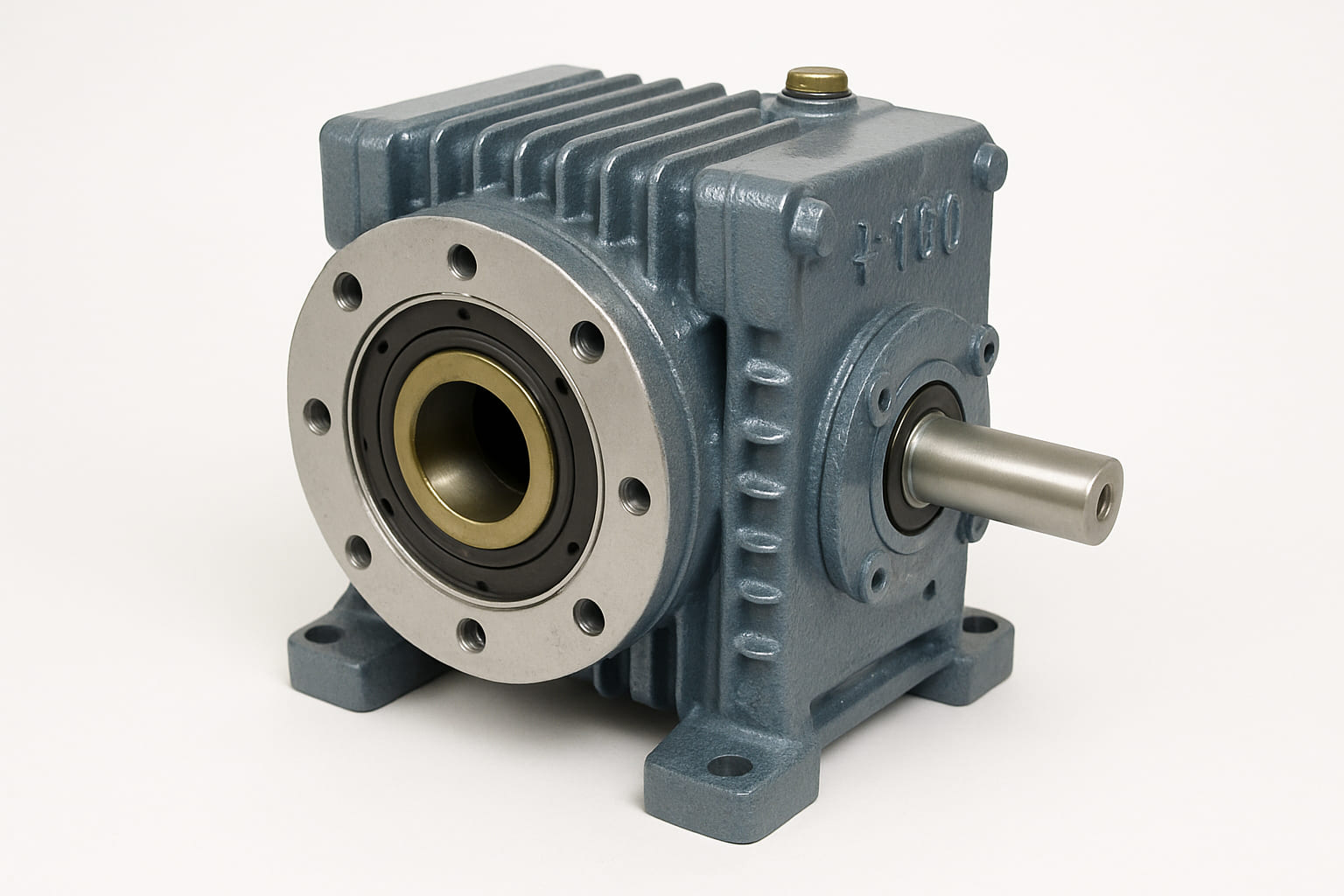

Червячный редуктор Ч-160 представляет собой одноступенчатую универсальную модель общего назначения. Основная функция устройства - преобразование крутящего момента и регулировка частоты вращения в промышленных приводах. Редуктор может эксплуатироваться в различных климатических зонах:

• регионы с умеренным климатом (исполнение У)
• зоны с тропическим климатом, включая территории с повышенной влажностью (исполнение Т)

Соответствует категориям размещения 1-4 по ГОСТ 15150-69. Доступный диапазон передаточных отношений: от 8 до 80.

Эксплуатационные требования для редуктора Ч-160:

• возможность работы с постоянными и переменными нагрузками, включая реверсивные режимы
• поддержка как непрерывной, так и циклической работы
• двустороннее вращение выходных валов
• диапазон рабочих температур от -40°С до +50°С
• использование в неагрессивных средах, исключающих взрывоопасность

Конструктивные особенности модели Ч-160:

• наличие монтажных лап для надежной установки
• гибкость в размещении:
  • возможность расположения червяка ниже колеса
  • вариант с верхним положением червяка относительно колеса
  • вертикальная ориентация валов при креплении к вертикальным поверхностям

Для вертикальной установки могут потребоваться специальные кронштейны, которые производятся по индивидуальным требованиям заказчика.

Структура обозначения редуктора: Ч-160-40-51-УЗ-В или Ч-160-20-52-Т

Ч — тип редуктора	51 и 52 — вариант исполнения сборки
160 — межосевое расстояние	У3 и Т — климатическое исполнение
40 и 20 — передаточное число	В — поставка редуктора с вентилятором

Технические характеристики червячных редукторов Ч-160

U ном.	U факт.	1500 мин-1		1000 мин-1		750 мин-1
		Мт (Н·м)	η (КПД)	Мт (Н·м)	η (КПД)	Мт (Н·м)	η (КПД)
8	8	1250	0,94	1400	0,93	1567	0,92
10	10,5	1153	0,93	1294	0,92	1450	0,91
12,5	13	1150	0,93	1290	0,91	1440	0,90
16	16	1390	0,91	1557	0,89	1743	0,88
20	21	1150	0,88	1290	0,86	1442	0,84
25	26	1110	0,87	1243	0,85	1392	0,83
31,5	32	1600	0,83	1790	0,82	2000	0,79
40	42	1244	0,79	1360	0,76	1522	0,73
50	52	1168	0,73	1310	0,74	1465	0,71
63	66	1033	0,74	1157	0,70	1295	0,66
80	78	1092	0,74	1223	0,69	1370	0,64

Дополнительные характеристики:

• Консольная нагрузка:
  • Радиальная (Р_б): 1600 Н
  • Осевая (Р_т): 11000 Н
• Уровень звука: 80 дБА
• Масса: 157 кг

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры редуктора Ч-160 (мм)
aw	160	H	500
L	551	h	140
L1	350	h1	30
L2	300	h2	271
L3	195	D	100
L4	245	D1	340
L5	345	D2	210
L6	373	B	434
l	70	B1	280
d	22	B2	230
b	70	B3	165
B4	560	B5	280
B6	286	B7	278

Тип вала	L	L1	L2	L3	b	d	d1	t	m
Конические валы
Быстроходный вал	110	82	28	20	10	40	M24x2-8g	20,95	-
Тихоходный вал	140	105	50	40	18	70	М48х3-8g	36,38	-
Цилиндрические валы
Быстроходный вал	110	-	-	-	12	40	-	43	-
Тихоходный вал	140	-	-	-	20	70	-	74,5	-
Полый шлицевой вал
Тихоходный вал	275	130	72.5	-	-	70	72	-	2,5

Рис 6. Варианты сборки редукторов и расположения червячной пары
